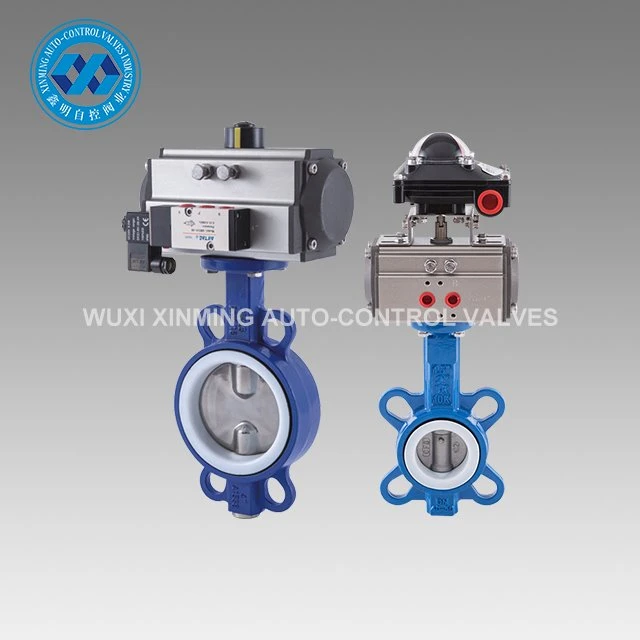

Дроссельний клапан із ковкого чавуну є простим регулюючим клапаном, який також можна використовувати для вмикання-вимкнення середовищ низького-тиску в трубопроводах. Для автоматичного запуску та зупинки потоку швидше, ніж клапани з електродвигуном-, які працюють на стисненому повітрі. Ви повинні контролювати подачу повітря до приводу за допомогою електричного пілотного клапана, що входить у комплект, або ручного вмикання/вимкнення. Для роботи клапанів не потрібен мінімальний перепад тиску між входом і випуском.
Деталі продукту:
| Назва продукту | Поворотний клапан із ковкого чавуну |
| Торгова марка | XM і OEM також приймаються |
| Розмір дросельного клапана | 25мм-1000мм |
| Атестація | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапана | метелик |
| Для використання з | Вода, нафта, повітря, природний газ, пара, питна вода |
| Матеріал ущільнення | метал-до-метал |
| Специфікації Мет | API 609 |
Технічний параметр:

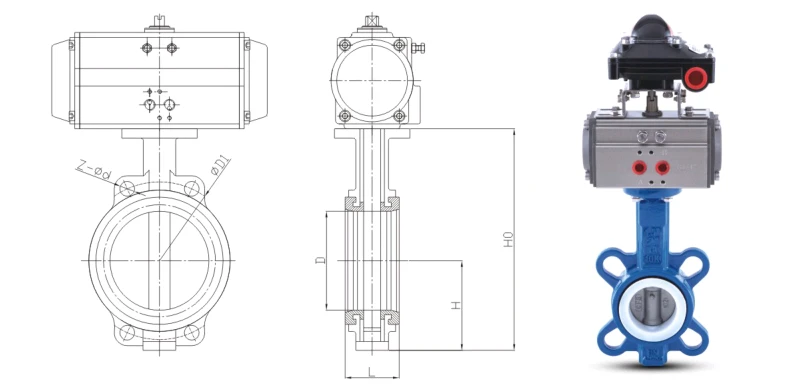

| Номінальний діаметр | D (мм) | D1 (мм) | H (мм) | H0 (мм) | L (мм) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | дюйм | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектування та виготовлення арматури | Відповідно до стандарту GB/T12238 | ||||||
| Розмір фланця клапана | Відповідно до стандарту GB/T9113, GB/T17241.6 | ||||||
| Конструктивна довжина клапана | Відповідно до стандарту GB/T12221 | ||||||
| Перевірка клапана та експеримент | Відповідно до стандарту GB/T13927 | ||||||
Особливості продукту:
• Високий{0}}тиск нульового витоку: чотири типи вулканізованих сідел клапанів: EPDM/Viton®/NBR/PTFE, двонаправлене ущільнення-бульбашкового рівня, до 16 бар.
• Легкість: вага того самого калібру становить лише 30–40% ваги кульового крана, що зменшує витрати на підтримку трубопроводу.
• Довгий термін служби: шток клапана виготовлено з дуплексної нержавіючої сталі 416/316 SS, а в підшипнику використовується не-металева втулка, що самозмащується, щоб запобігти заїданню.
• Ізоляція-: подовжену конструкцію горловини можна покрити 2-дюймовим ізоляційним шаром, що підходить для вентиляції, вентиляції та кондиціонування повітря та зовнішніх трубопроводів.
• Кілька приводів: ручки, коробки передач, електричні, пневматичні та гідравлічні приводи, усі з’єднані відповідно до стандартних фланців ISO 5211.
• Повна сертифікація: дозволи WRAS, ACS на питну воду за API-609, BS EN 593 та ISO 5752.
Наш сервіс:
1) Гаряча лінія 7х24 години
2) Суворий контроль якості
3) Хороша якість за вигідною ціною
4) Відмінне після-обслуговування
5) Онлайн технічна підтримка
6) Швидкий час доставки
Застосування продукту:
• Мережі гарячої та холодної води, морської води, каналізації та пари
• Системи кондиціювання повітря, опалення, централізованого опалення
• Нафтова, хімічна, харчова, фармацевтична та суднобудівна промисловість
• Харчові-рідини: напої, алкоголь, очищена вода
• Газ і вакуум: газові, стиснене повітря, вакуумні системи
Про нас:

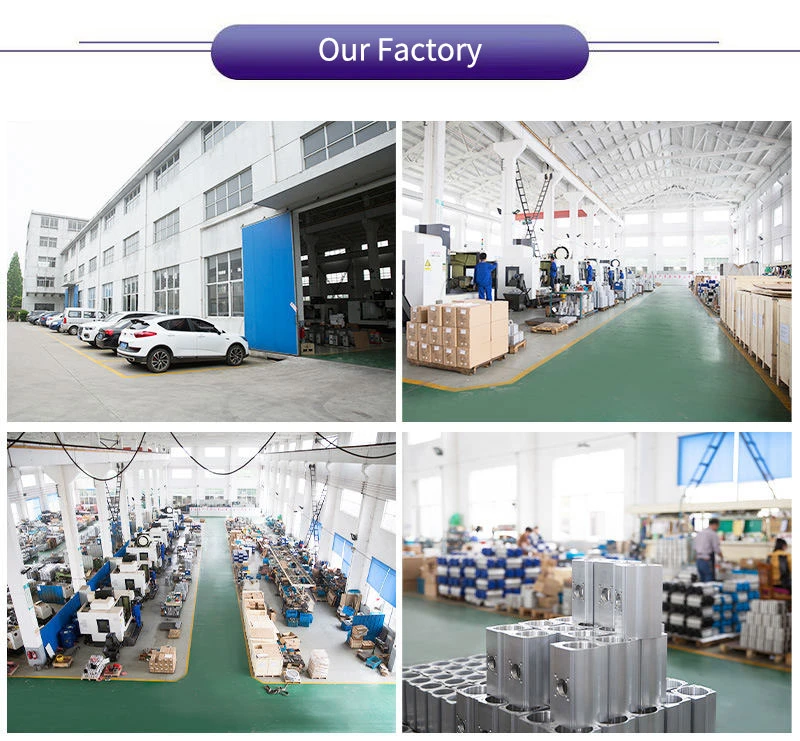

Компанія Wuxi Xinming Auto-control Valves Co., Ltd. спеціалізується на виробництві сертифікованих за ISO9001 пневматичних приводів серії XM і автоматичних регулюючих клапанів, які відповідають стандартам ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Завдяки передовим науково-дослідним можливостям і виробничим потужностям наша продукція обслуговує різноманітні галузі промисловості, включаючи нафтогазову, хімічну та електростанції, втілюючи наше зобов’язання «Насамперед технології, досконала якість» завдяки інноваційним рішенням і надійній роботі. Якщо вам потрібен дисковий клапан із ковкого чавуну, зв’яжіться з нами.
