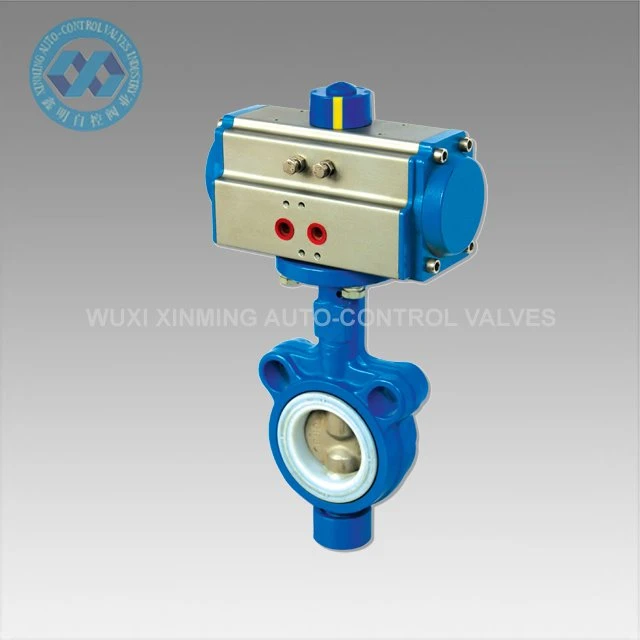

Вафельний дросельний клапан має просту конструкцію, невеликий розмір, легку вагу, низьку вартість, зручне керування та експлуатацію, велику ефективну площу циркуляції, швидке відкриття та закриття, економію праці та хорошу герметичність, а також має переваги жорсткого металевого ущільнення та еластичного ущільнення.
Для автоматичного запуску та зупинки потоку швидше, ніж клапани з електродвигуном-, які працюють на стисненому повітрі. Ви повинні контролювати подачу повітря до приводу за допомогою електричного пілотного клапана, що входить у комплект, або ручного вмикання/вимкнення. Для роботи клапанів не потрібен мінімальний перепад тиску між входом і випуском.
Привід встановлюється безпосередньо на корпус клапана, щоб мінімізувати рух і зменшити знос. Візуальний індикатор потоку у верхній частині приводу показує, відкритий чи закритий клапан. Ручне керування дозволяє керувати клапаном під час відключення електроенергії.
Деталі продукту
| Назва продукту | Вафельний поворотний клапан |
| Торгова марка | XM і OEM також приймаються |
| Розмір дросельного клапана | 25мм-1000мм |
| Атестація | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапана | Метелик |
| Для використання з | Вода, нафта, повітря, природний газ, пара, питна вода |
| Матеріал ущільнення | EPDM-каучук, NBR, PTFE, метал-до-металу |
| Специфікації Мет | API 609 |

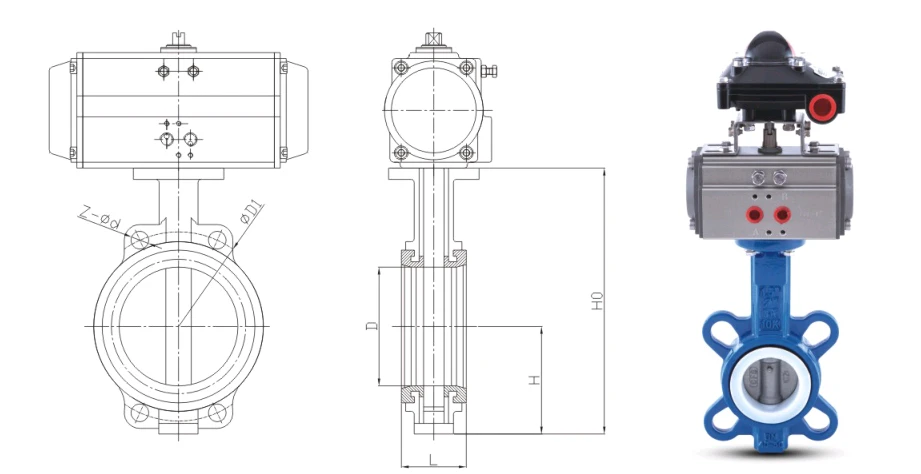

Технічний параметр:
| Номінальний діаметр | D (мм) | D1 (мм) | H (мм) | H0 (мм) | L (мм) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | дюйм | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектування та виготовлення арматури | Відповідно до стандарту GB/T12238 | ||||||
| Розмір фланця клапана | Відповідно до стандарту GB/T9113, GB/T17241.6 | ||||||
| Конструктивна довжина клапана | Відповідно до стандарту GB/T12221 | ||||||
| Перевірка клапана та експеримент | Відповідно до стандарту GB/T13927 | ||||||
Особливості продукту:
• Легкий і компактний: вага такого ж калібру становить лише 1/6 від засувки, а простір для установки зменшено на 50%
• Двонаправлене бульбашко-ущільнення: EPDM/NBR/VITON/PTFE еластичне сідло клапана, нульовий витік (ISO 5208, рейтинг A)
• Низький крутний момент: обтічна дискова пластина + само-змащувальна втулка, легко керувати ручними, пневматичними та електричними приводами
• Технічне обслуговування в режимі онлайн: Корпус клапана не висувається в трубопровід, а поворотну пластину можна витягнути, відкрутивши чотири фланцеві болти для розбирання та складання.
• Багатофункціональність: його можна повністю відкривати та закривати, а також можна точно регулювати в діапазоні 15 градусів ~75 градусів
Застосування продукту:
• Муніципальне водопостачання: сира вода, чиста вода, каналізація, ізоляція насосної станції
• HVAC: центральне кондиціонування, центральне опалення, циркуляція охолоджувальної води
• Продукти харчування та ліки: система очищення CIP/SIP, ступінь санітарії FDA 3A необов’язковий
• Хімічна та нафтохімічна промисловість: слабкі кислоти та луги, розчинник, порошок, пневматичний транспортний трубопровід
• Енергія: градирня, конденсат, спринклерна система
Можливість постачання
Можливість постачання: 1000 одиниць на місяць, пневматичний поворотний клапан
Упаковка та доставка
Деталі упаковки:
1) Якщо велика кількість, фанерний корпус
2) Якщо невелика кількість, коробка або фанерний піддон
Порт відправлення: Шанхай, Китай
Час виконання:
|
Кількість (одиниці) |
1-50 |
51-1000 |
＞1001 |
|
Приблизно Час (дні) |
Товар в наявності |
30 |
Підлягає переговорам |
Наш сервіс
1) Гаряча лінія 7х24 години
2) Суворий контроль якості
3) Хороша якість за вигідною ціною
4)Чудове після-обслуговування
5) Онлайн технічна підтримка
6) Швидкий час доставки
Поради щодо вибору та замовлення:
Якщо середовище містить частки більше або дорівнює 2 мм, виберіть тверде ущільнення або подвійну ексцентричну структуру.
Якщо потрібна пожежна безпека, можна вибрати графітовий наповнювач + шину SS316L.
Забезпечте електричне живлення 24 В/220 В, пневматику подвійної дії/пружинний скидання, кінцевий вимикач, повний комплект позиціонера.
Якщо вам потрібні CAD-креслення, 3D-моделі або рішення для персоналізації проекту, зв’яжіться з WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Про нас:
Компанія Wuxi Xinming Auto-control Valves Co., Ltd. спеціалізується на виробництві сертифікованих за ISO9001 пневматичних приводів серії XM і автоматичних регулюючих клапанів, які відповідають стандартам ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Завдяки передовим науково-дослідним можливостям і виробничим потужностям наша продукція обслуговує різноманітні галузі промисловості, включаючи нафтогазову, хімічну та електростанції, втілюючи наше зобов’язання «Насамперед технології, досконала якість» завдяки інноваційним рішенням і надійній роботі.
