структура ядра
Модуль електричного перетворення
Перетворювач I/P: Сигнал струму лінійно перетворюється на сигнал тиску (наприклад, аналоговий позиціонер).
Мікропроцесор: ядро інтелектуального локатора, інтегрована обробка алгоритму, функція самодіагностики.
Модуль пневматичного підсилювача
Пневматичне реле: підсилює сигнал тиску повітря, щоб забезпечити достатню тягу для керування великими клапанами.
Механізм зворотного зв'язку
Механічний штук: з'єднує стебло з позиціонер для передачі сигналу переміщення.
Датчики безконтактних: таких як датчики небажання, зменшення механічного зносу.
Інтерфейс взаємодії людини-машини
РК -дисплей: Відкриття клапана дисплея, код несправності тощо.
Кнопка експлуатації: використовується для локального калібрування або налаштування параметрів.

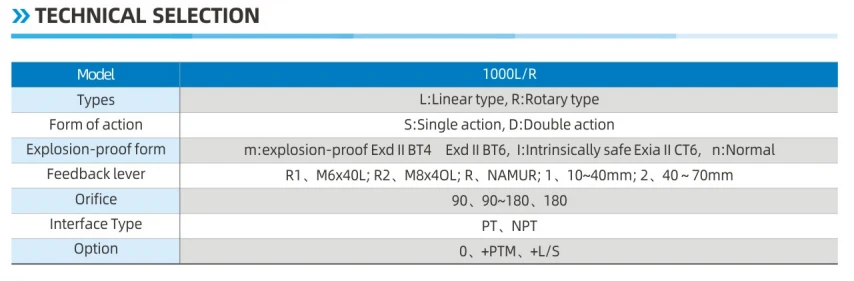

Точки відбору
Відповідність сигналу

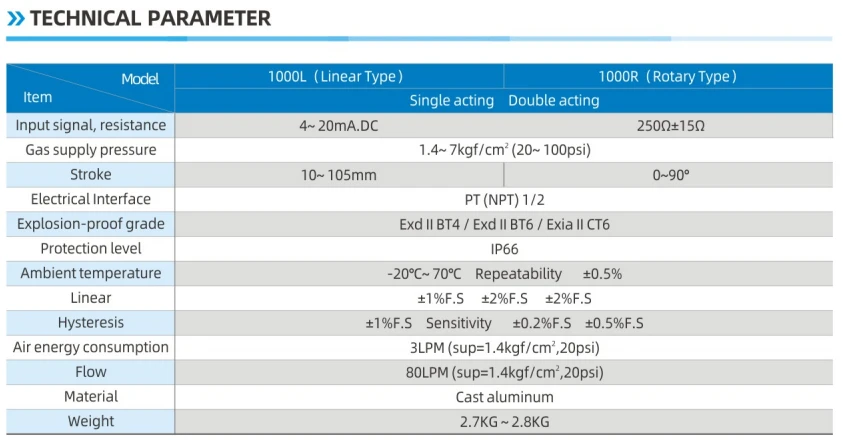

Тип введення сигналу: 4-20 MA, 0-10 V, Fieldbus Protocol.
Тиск джерела вихідного повітря: зазвичай 0. 14-0. 7mpa, потрібно відповідати потребам приводу.
Характеристика клапана
Вимоги до тяги: Відповідно до розміру клапана (наприклад, DN300 або більше потребує позиціонера високої тяги).
Тип інсульту: прямий хід (наприклад, клапан Globe) проти кутового удару (наприклад, кульовий клапан, клапан метелика).
Особливі потреби
Виробничі вимоги: Сертифікація ATEX або IECEX необхідна для нафтохімічної промисловості.
Рівень захисту: IP67 або вище для зовнішніх додатків.
Розділена конструкція: Куспідання високої температури клапана потрібно відокремити від корпусу позиціонування.
Типові сценарії застосування
Клапан зменшення тиску нафтопереробного заводу: швидко реагувати на коливання тиску, щоб запобігти надлишку.
Контроль вхідних вхідних електростанцій: точний контроль потоку пари, що відповідає навантаженню.
Асоптичні клапани для фармацевтичної промисловості: відповідають вимогам GMP щодо чистоти та точності.
Регулювання потоку води: адаптується до великого потоку, середнього рівня в'язкості.
