Коробка кінцевого вимикача APL-210N розроблена для надійного зворотного зв’язку щодо положення клапана в системах пневматичних приводів, що використовуються в промисловій автоматизації. Він забезпечує чітку індикацію відкриття/закриття та електричні сигнали перемикання для підтримки моніторингу та керування чвертьобертовими клапанами, такими як кульові та поворотні клапани.

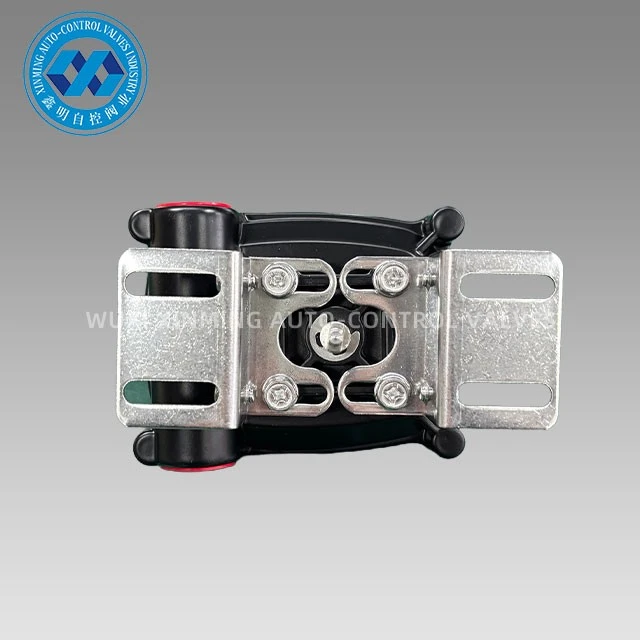

Встановлений безпосередньо на приводі, пристрій перетворює поворотний рух клапана в механічне перемикання. Ці сигнали, як правило, надсилаються до систем PLC або DCS, що забезпечує точне підтвердження стану клапана в системах керування технологічними процесами та системах безпеки.
Технічні характеристики продукту
| Модель | АПЛ-210Н |
| матеріал | Алюміній лиття під тиском/нержавіюча сталь (304/316) |
| оболонка |
IP67 |
| Температура навколишнього середовища | -25 градусів ~ +85 градусів |
| Індикатор позиції | на-жовтому; вимкнено-червоний |
| Кабельний ввід | 2-1/2NPT; PT1/2; PF1/2; М20; PG13.5 |
Проектування житла та охорона навколишнього середовища
Корпус доступний із-литого алюмінію або нержавіючої сталі (304/316), залежно від вимог до корозії та довговічності.
- Алюмінієвий корпус: загальнопромислове обслуговування
- Корпус з нержавіючої сталі: корозійне або офшорне середовище
Клас захисту IP67 забезпечує стійкість до проникнення пилу та тимчасового занурення у воду, що робить його придатним для встановлення на відкритих місцях.
Механічна система зворотного зв'язку позиції
Внутрішній механізм із кулачковим-приводом забезпечує пряме ввімкнення механічних перемикачів на основі обертання клапана.

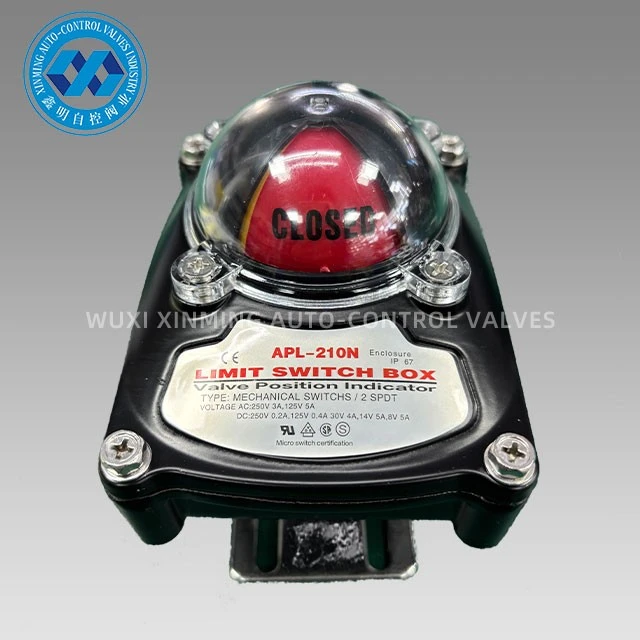

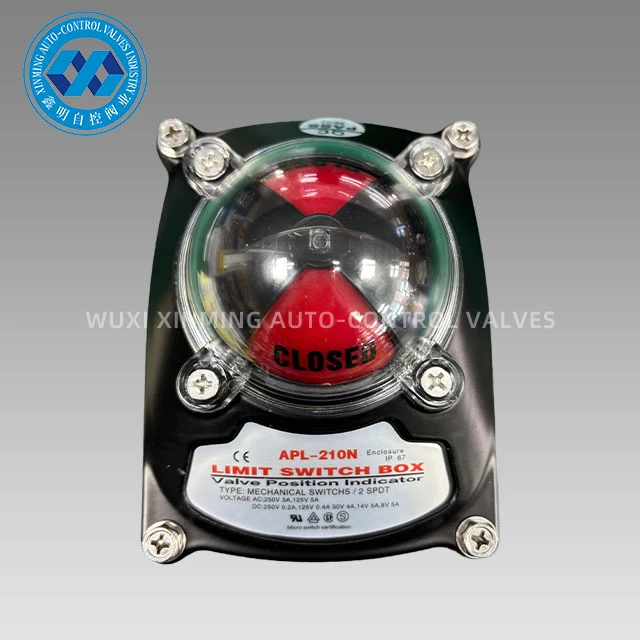

Індикація положення здійснюється за допомогою візуального індикатора:
- Жовтий: клапан відкритий
- Червоний: клапан закритий
Це дозволяє безпосередньо перевіряти стан клапана без доступу до системи керування.

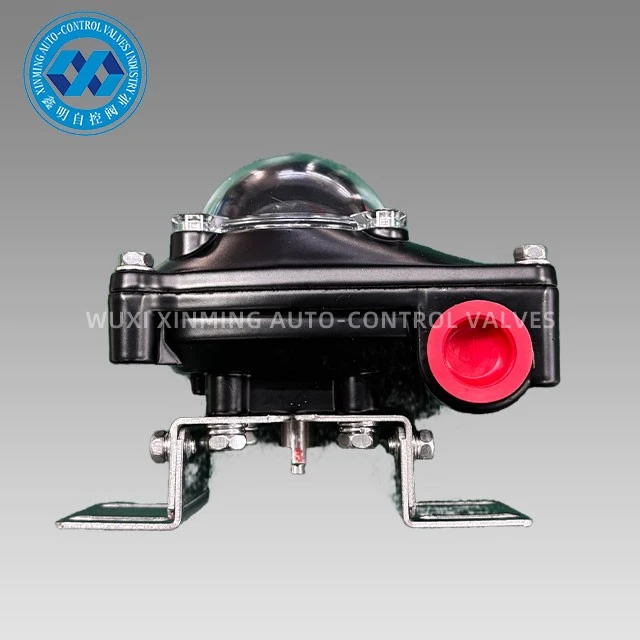

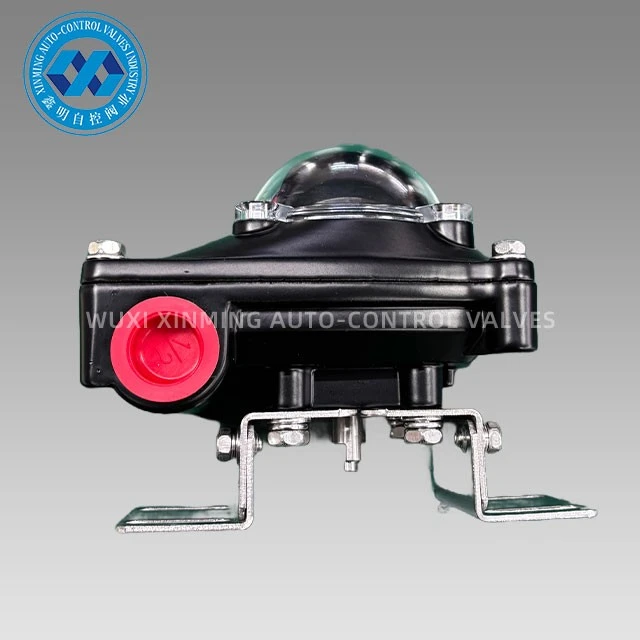

Електрична інтеграція та кабельний ввід
APL-210N підтримує кілька конфігурацій кабельних вводів для глобальної сумісності встановлення:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Ця гнучкість підтримує інтеграцію в різні регіональні стандарти та архітектури керування приводами.
Область застосування
APL-210N використовується в системах автоматизації клапанів, які вимагають надійного дискретного зворотного зв'язку за положенням, включаючи:
- Вузли пневмоприводів
- Чверть{0}}системи клапанів
- Інфраструктура нафто- і газопроводів
- Заводи хімічної обробки
- Системи водопостачання та водовідведення
- Загальновиробничий технологічний контроль
Механічні кінцеві вимикачі залишаються широко використовуваними в промисловій автоматизації завдяки їх стійкості до польових умов, передбачуваній поведінці перемикання та сумісності зі стандартними інтерфейсами приводів. APL-210N призначений для додатків, де надійність і робоча послідовність мають пріоритет над розширеною діагностичною функціональністю.
