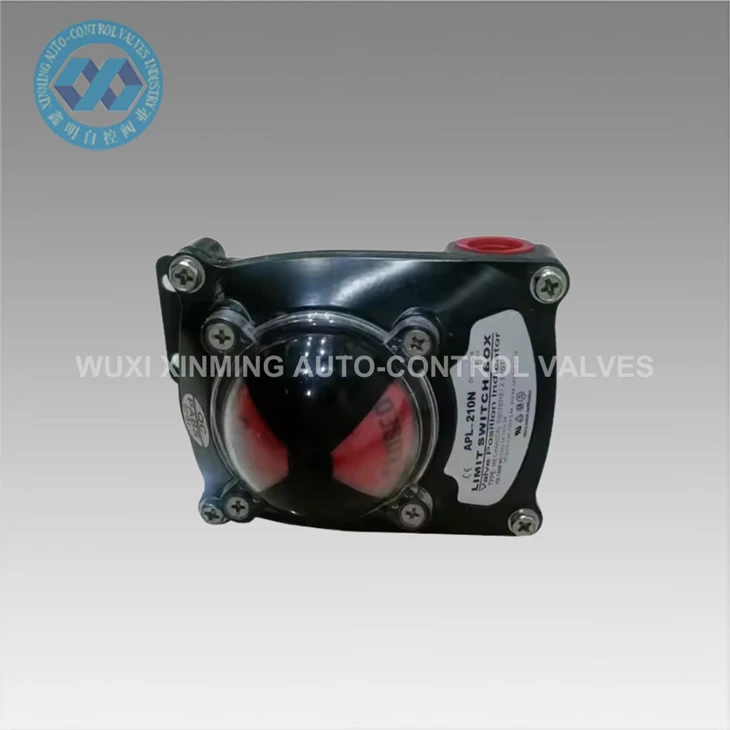

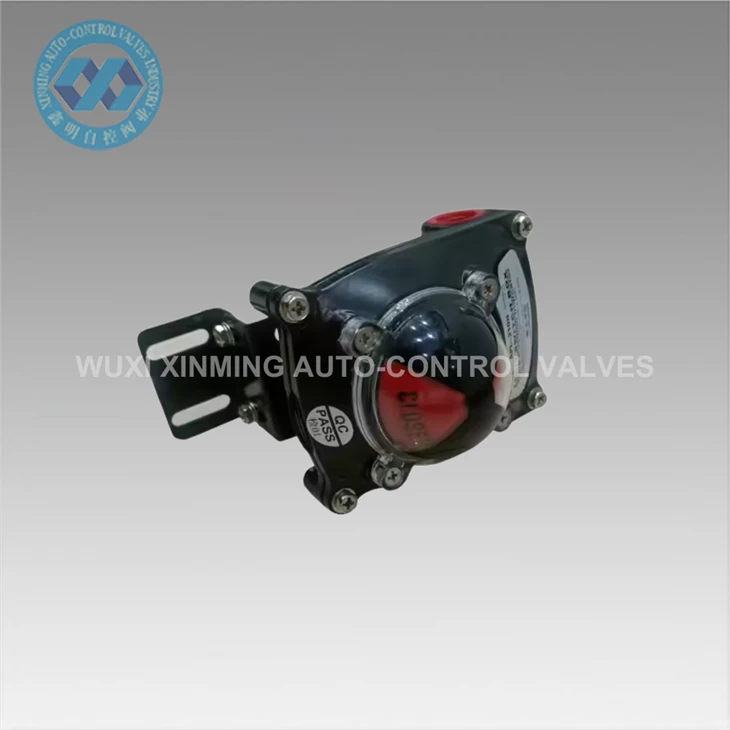

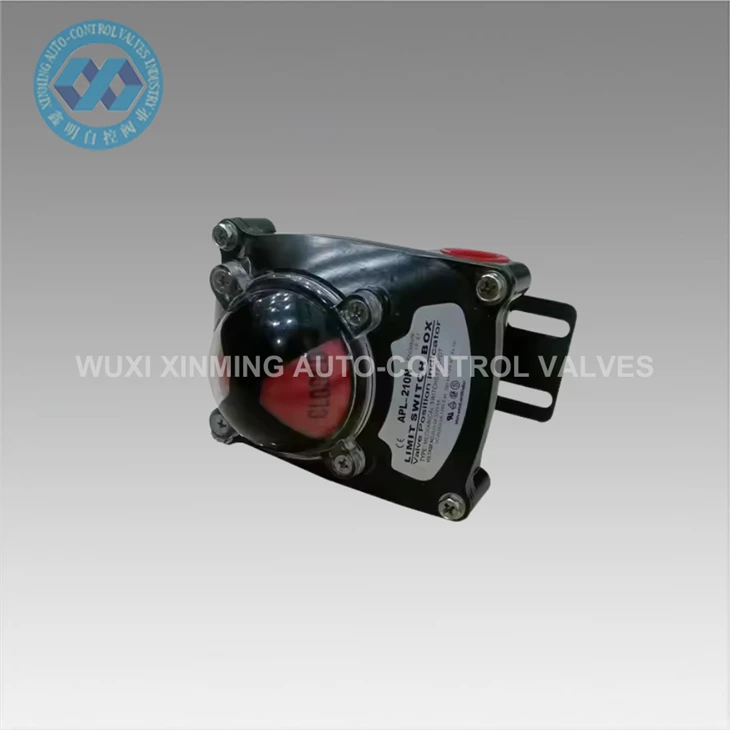

Огляд продукту
Механічний кінцевий вимикач APL-210N призначений для точної індикації положення клапана та зворотного зв’язку в системах промислової автоматизації. Він широко використовується на пневматичних поворотних приводах і чвертьобертових клапанах, таких як кульові крани та дросельні клапани, для надання надійних сигналів про стан відкриття/закриття системам керування.
Ця коробка кінцевого вимикача перетворює механічне обертання штока клапана в електричні сигнали перемикання через внутрішній кулачковий механізм, забезпечуючи точний моніторинг положення під час автоматизованої роботи клапана. Це важливий компонент у переробних галузях, де для безпечного та стабільного керування системою необхідний-зворотний зв’язок про стан клапана в реальному часі.
Принцип роботи
APL-210N встановлюється на верхній частині пневматичного приводу та механічно з’єднується зі штоком клапана. Коли клапан обертається від 0 градусів до 90 градусів, кулачок всередині коробки перемикача обертається відповідно та запускає внутрішні механічні перемикачі.

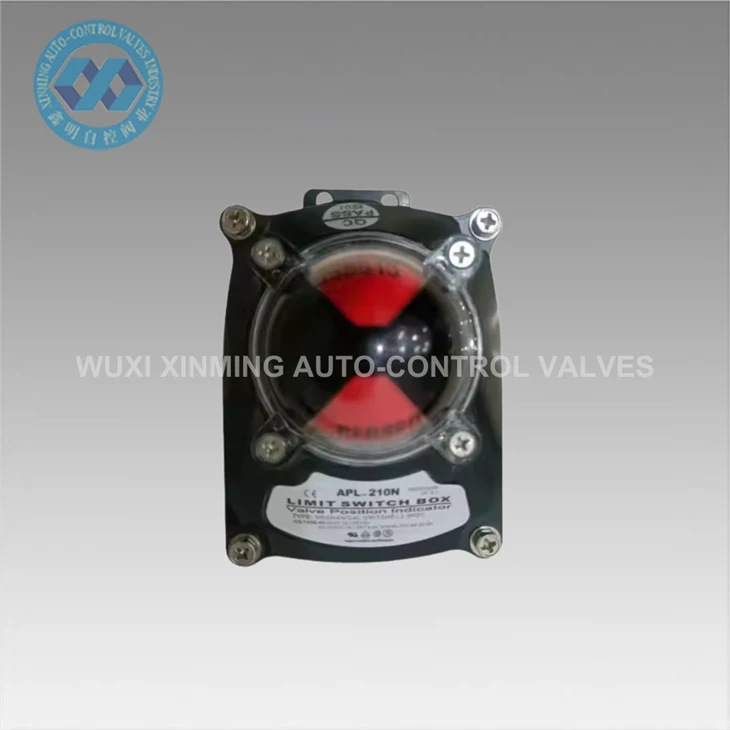

Ці перемикачі надсилають сигнали ON/OFF до ПЛК або систем керування, вказуючи, чи знаходиться клапан у повністю відкритому чи повністю закритому положенні. Візуальний індикатор на верхній кришці забезпечує чітке підтвердження на місці, не відкриваючи пристрій.
Технічні характеристики
| Модель | АПЛ-210Н |
| Тип продукту | Коробка механічного кінцевого вимикача |
| застосування | Індикація положення клапана |
| Сумісні клапани | Кран кульовий, Поворотний клапан |
| Діапазон обертання | 0 градусів – 90 градусів |
| Матеріал корпусу | Алюмінієвий сплав |
| Клас захисту | IP67 |
| Стандарт кріплення | NAMUR |
| Тип сигналу | Механічний перемикач ON/OFF |
| монтаж | Встановлений пневматичний поворотний привід |
Додатки
Коробка кінцевих вимикачів APL-210N широко використовується в системах промислової автоматизації, що потребують зворотного зв'язку за положенням клапана:
- Системи керування арматурою нафто- і газопроводів
- Водоочисні та каналізаційні споруди
- Заводи хімічної обробки
- Системи виробництва електроенергії
- Лінії автоматизації промислових процесів
- ОВК та загальні системи контролю потоку
У типовому режимі роботи він встановлюється на пневматичний привод, що приводить в дію дросельну заслінку, де він постійно повідомляє про стан відкриття/закриття клапана в диспетчерську для безпечного моніторингу процесу.
