Принцип спільної роботи
Посилання на управління:
PLC/Контролер → Електричний сигнал соленоїдного клапана → Перемикання стисненого повітряного каналу → Пневматична дія приводу (увімкнення/вимкнення/регулювання).
Типовий процес:
Соленоїдний клапан отримує живлення, перемикає шлях газу, а стиснене повітря потрапляє в камеру приводу;
Тиск штовхає поршневу/діафрагму, що призводить до механічного переміщення;
Після відмови живлення соленоїдний клапан скидається, газ викидається, а привід повертається у початкову позицію (повернення пружини або зворотне подача газу).
Дизайн основної структури
Розділ соленоїдного клапана
Тип тіла клапана:
Двопозиційний трійник (2/3): керувати єдиним діючим циліндром (поодинокий впуск + вихлоп).
Двопозиційний п'ятисторонній (2/5): контроль подвійний діючий циліндри (подвійний прийом + подвійний вихлоп).
Режим водіння:
Пряма дія: невеликий потік Прямий привід (швидка реакція, підходить для високочастотної роботи).
Пілотна експлуатація: перемикання тиску повітря (великий потік, сценарії високого тиску).
Спеціальний дизайн:
Котушки, захищені від вибуху (сертифіковані ATEX) для легкозаймистих середовищ;
Низьке споживання електроенергії (0. 5W ~ 1W) для продовження терміну експлуатації акумулятора;
Ручна кнопка надзвичайних ситуацій (може бути змушена змінити шлях газу у разі відмови електроенергії).
Відповідність з приводом
Стандарт інтерфейсу: відповідає специфікаціям ISO 15407 або NFPA для забезпечення швидкого підключення до газу.
Відповідність потоку: значення резюме клапана повинно відповідати вимогам швидкості приводу.

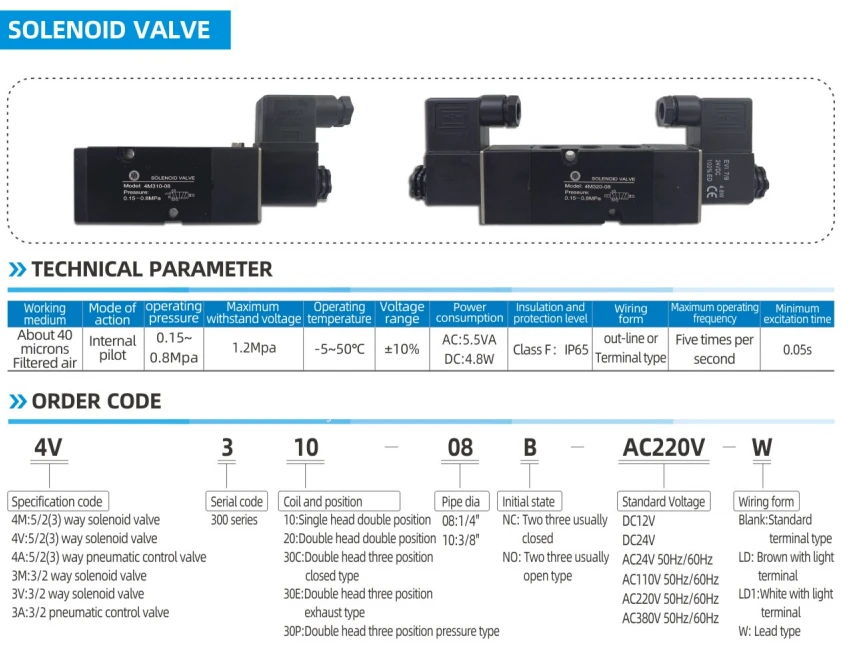

Ключові параметри продуктивності
Сумісність напруги: постійний струм 24 В (зазвичай використовується в промисловості), AC 220V (сценарій з високою потужністю).
Час відповіді: менше або дорівнює 50 мс (високошвидкісний клапан може досягти 10 мс, що впливає на частоту приводу).
Діапазон робочого тиску: {{0}}. 2 ~ 1,0MPA (загальний тип), клапан високого тиску підтримує 10mpa.
Клас захисту: IP65 (пилостійка та водонепроникна), що підходить для суворих умов праці.
Життя циклу: більше або дорівнює 10 мільйонам разів (промислова конструкція з високою надійністю).
Типові сценарії застосування
Клапан автоматичного управління:
Віддалене відкриття та закриття кулькового клапана нафтопроводу;
Точне контроль потоку регулюючих клапанів у хімічних рослинах.
Механічний привід дій:
Автоматичне затискач циліндра виробничої лінії;
Матеріал натискання та розміщення пакувальних машин.
Система блокування безпеки:
Швидко відрізати постачання повітря під час аварійного відключення (ОУР);
Пневматичне закриття пожежного клапана.
