У системах промислової автоматизації багато компаній часто стикаються з проблемами в управлінні клапанами, такими як низька швидкість реакції, недостатній крутний момент, низький рівень автоматизації та часте обслуговування. Особливо в трубопровідних системах, які вимагають частого відкриття та закриття клапанів, нестабільна робота приводу не тільки впливає на ефективність виробництва, але також може становити загрозу безпеці.
Кутовий пневматичний привід призначений для вирішення цих проблем, забезпечуючи стабільне, швидке та надійне автоматизоване керування різними поворотними клапанами на 90 градусів.
Кутовий пневматичний привід — це привід, що приводиться в дію стисненим повітрям. За допомогою внутрішнього передавального механізму він перетворює пневматичну енергію в кутовий обертальний рух, таким чином досягаючи відкриття та закриття клапана.
Цей привід в основному використовується для керування клапанами з кутовим ходом, такими як кульові крани, поворотні клапани та пробкові клапани. Він має компактну структуру, стабільну роботу та швидку реакцію, що робить його важливим пристроєм керування в промислових автоматизованих системах трубопроводів.

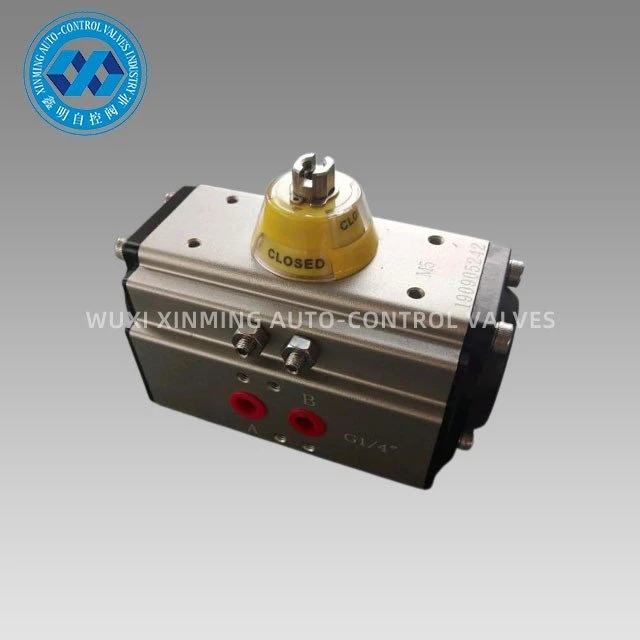

Кутовий пневматичний привід серії XM використовується для автоматичного керування дросельними клапанами, кульовими кранами та машинами з обертовим рухом. Прецизійне лиття під тиском алюмінієвого сплаву з подвійною-рейкою поршнів із твердим окисленням покращує точність кута повороту та термін служби. Корпус приводу з твердим-окисленням може ефективно уникнути подряпин.
Технічні характеристики продукту
|
Назва продукту |
Кутовий пневматичний привід |
|
матеріал |
Нержавіюча сталь/алюмінієвий сплав |
|
Сертифікат |
ISO9001: 2015, CE, ATEX, SIL3 |
|
функція |
УВІМК./ВИМК |
|
застосування |
Автоматика Кульовий кран, Автоматика Поворотний клапан |
|
Діапазон температур |
-40~150 градусів C |
|
Час доставки |
протягом 7 днів зазвичай. |
|
Порт доставки |
Шанхай, Нінбо та ін. |
|
Деталі упаковки |
кожна коробка всередині, фанерний ящик (морське транспортування) або піддон (повітряне транспортування) ззовні |
|
Кут повороту |
0~90 градусів/ 0~120 градусів/ 0~180 градусів |
|
Структура |
рейковий поворотний привід |
|
Обробка поверхні |
жорстке анодування |
|
Робоча температура |
Нормальна температура: -20 градусів ~ 80 градусів (-4 градуси F ~ 176 градусів F) |
|
Підключення |
NAMUR, ISO5211 і DIN3337 |
|
Колір кришки |
підтримка налаштована |
|
Тип |
подвійної дії та одинарної дії |
|
Індикатор |
Підтримка налаштована |
|
Встановити аксесуари |
Коробка кінцевого вимикача / електромагнітний клапан / позиціонер клапана тощо. |
|
клапанні аксесуари |
Механічна коробка передач |
|
Поршень |
Жорстке анодування |
|
Середній |
Вода, масло, повітря або корозійне середовище |
|
Модель |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Можливість постачання
Ми маємо достатній запас стандартних моделей і можемо їх швидко доставити.
Підтримує індивідуальне налаштування OEM/ODM із найшвидшим завершенням індивідуального виробництва малих-серій протягом 7 днів.
Упаковка та доставка
Деталі упаковки:
1). окрема коробка з пінопластовою упаковкою всередині
2) фанерний футляр для морської доставки
3) Фанерний піддон для авіаперевезення
Порт відправлення: Шанхай, Китай
Час виконання:
|
Кількість (одиниці) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Приблизно Час (дні) |
Товар в наявності |
7 |
20 |
Підлягає переговорам |
Перевага
Усі процеси-одноразово-формуються за допомогою ЧПК, щоб забезпечити точність процесу та термін служби.

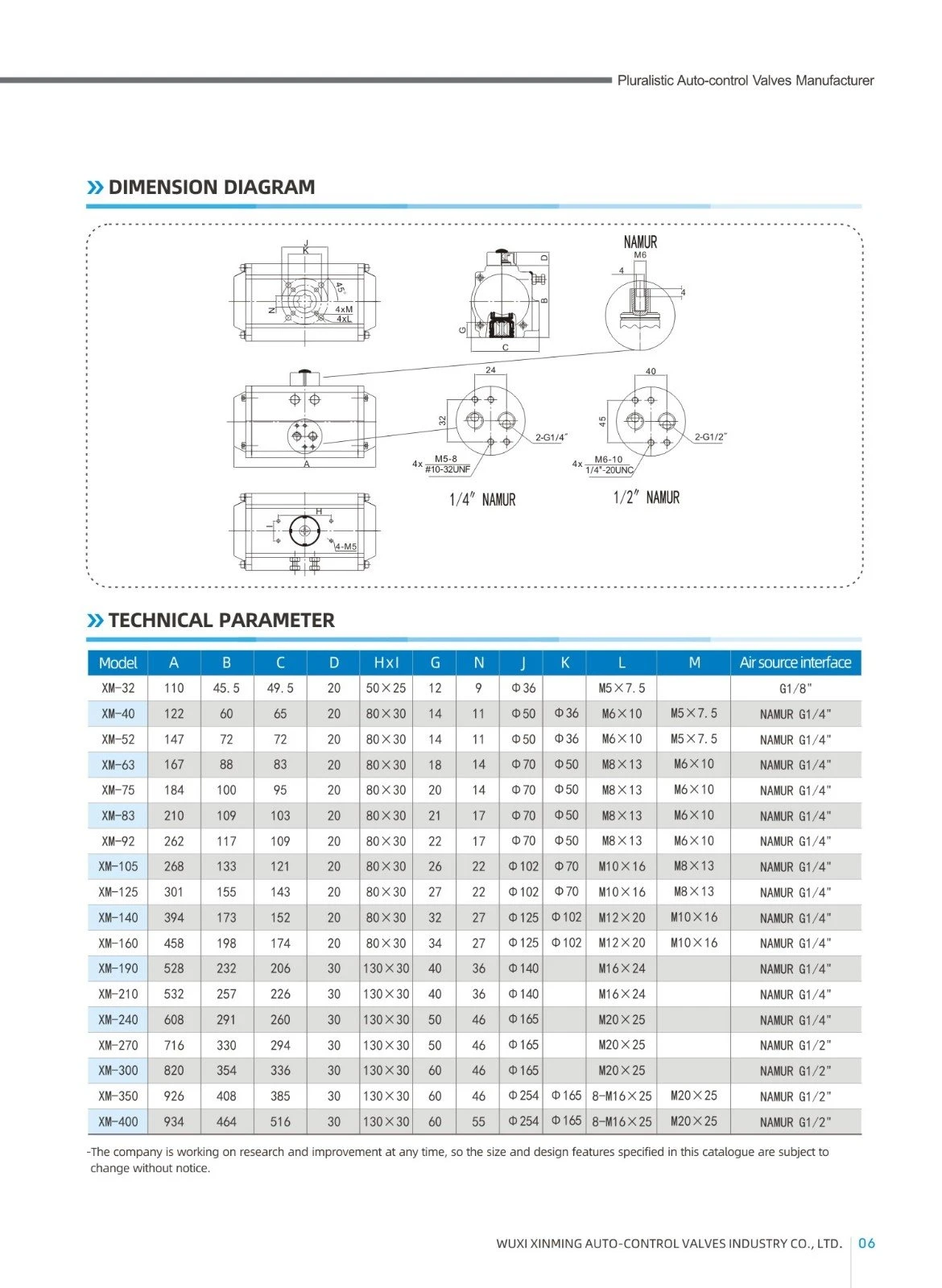

Розміри пневматичного приводу з кутовим ходом
ТАБЛИЦЯ ВИХІДНОГО КРУТНОГО МОМЕНТУ ПРИВОДУ ПОДВІЙНОЇ ДІЇ XM
|
Модель |
Тиск повітря на вході (одиниця: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Вихідний момент тиску повітря (Нм) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
