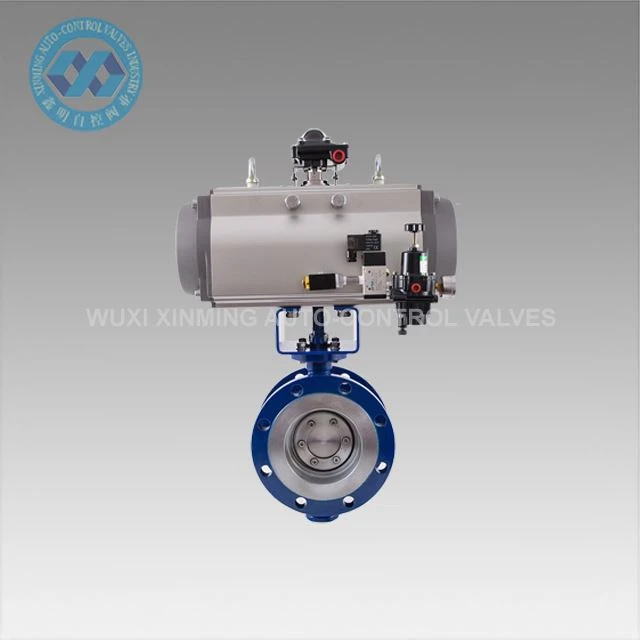

Наш дисковий клапан із технологією «метал-метал» — це компактне, легке й економічно{0}}ефективне рішення для керування потоком, яке забезпечує універсальну продуктивність у різних сферах застосування. Розроблений із конфігурацією пластинчастого-стилю для легкого встановлення фланців, він особливо підходить для-систем трубопроводів з обмеженим простором у системах водопостачання, повітря, газу та слабких хімічних речовин. Клапан відмінно працює в складних умовах, зокрема при високій-температурі, високому{6}}тиску та тепло-збереженні трубопроводів, забезпечуючи надійні функції відкриття/закриття та можливості точного регулювання потоку. Його оптимізована конструкція поєднує в собі компактну структуру, невелику площу та легку конструкцію з гнучкістю роботи для зручного використання в різноманітних промислових середовищах.

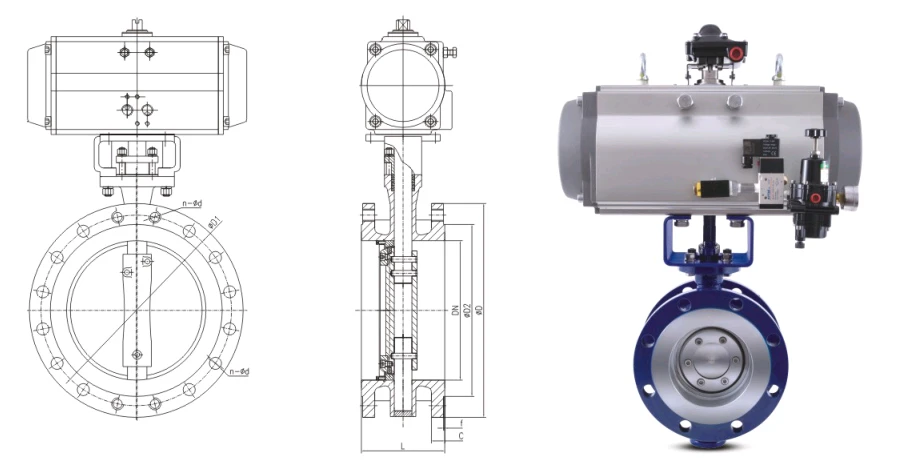

Технічний параметр:
| Номінальний діаметр DN (мм) | L (мм) | D (мм) | D1 (мм) | D2 (мм) | C (мм) | H (мм) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Виконавчий стандарт | Сфера застосування | |||
| Проектування та виготовлення | JB/T8527,GB/T12224,API609,ASME B16.34 тощо. Стандарт | Номінальний діаметр | DN50-DN3600 2"-144" |
Різні клапани мають різні розміри. За деталями телефонуйте |
| Приєднувальний фланець | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 тощо. Стандарт | Номінальний тиск | PN2.5-PN260 Class150-Class1500 | |
| Довжина конструкції | GB/T12221API609 IS05752 тощо. Стандарт | Діапазон температур | -196C-600C | |
| Перевірка та експеримент | JB/T9092 GB/T26480 API598 IS05208 тощо. Стандарт | Спосіб підключення | Тип фланця, тип зварювання встик, тип пластини, тип вушка тощо. | |
| Матеріал корпусу | Вуглецева сталь, хромомолібденова сталь, аустенітна нержавіюча сталь, дуплексна нержавіюча сталь, титановий сплав, хастеллой, монель тощо. | |||
Особливості продукту:
Преміальне металеве ущільнення: сідло та диск із загартованої нержавіючої сталі забезпечують надійне відключення-навіть після тривалого використання
Конструкція для високо-температури/високого{1}}тиску: підходить для роботи до 650 градусів і номінального тиску ANSI Class 600
Компактність і легкість: на 30% легше, ніж засувки з порівнянними характеристиками
Дво-направлений потік: чудова герметизація в обох напрямках потоку
Переваги дизайну:
Конструкція з потрійним-зміщенням запобігає зношуванню та забезпечує нульовий витік
Пожеж{0}}надійна конструкція відповідає стандартам API 607/6FA
Низький робочий крутний момент зменшує вимоги до приводу
Робота-необслуговування з тривалим терміном служби
Типові застосування:
Нафтопереробні та нафтохімічні процеси
Парові системи електростанцій
Передача високотемпературного газу-
Хімічна обробка абразивними середовищами
