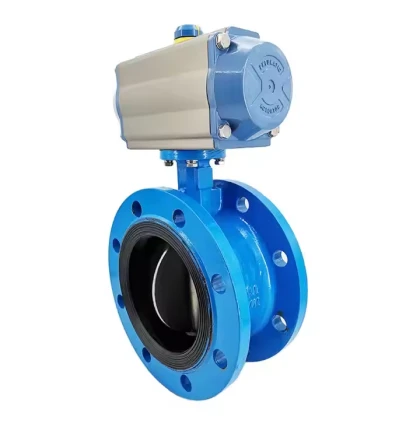

Подвійний ексцентричний фланцевий поворотний клапан Технічні характеристики
Еволюція дизайну
Ця вдосконалена конструкція клапана включає дво{0}}геометрію зміщення осі, щоб значно підвищити продуктивність порівняно зі звичайними поворотними клапанами. Інноваційна конфігурація забезпечує:
Зменшення робочого моменту на 60-80%.
Подовжені інтервали обслуговування (3-5 × стандартний термін служби клапана)
Надійна робота в екстремальних умовах (600 градусів / PN40)
Інженерні переваги
Зміщена геометрія
Первинне зміщення: шток клапана зміщений від центру диска, створюючи механічну перевагу
Вторинний зсув: нахил штока на 5-15 градусів, що забезпечує початкове обертання без тертя
Інтеграція фланців
Стандартизовані поверхні фланців (ANSI/GB/JIS)
Болтове з’єднання з-адаптивними прокладками під тиском:
Висока-температура: спіральний-метал/графіт
Корозійне середовище: PTFE-герметизація
Технологія ущільнення
Варіант жорсткого ущільнення:
Край диска: накладка Stellite 6 (HRC 58-62)
Сидіння: 316L + гнучка графітова матриця
Варіант м’якого ущільнення:
EPDM/PTFE для фармацевтичних/харчових застосувань
Пузир{0}}непроникне закриття (ANSI клас VI)
Перевірка продуктивності
Випробування на витривалість протягом 100 000 циклів (MSS SP-67)
Неконтрольовані викиди<50ppm (ISO 15848-1)
Сертифікація -пожежної безпеки (API 607/ISO 10497)
Типові програми служби
Ізоляція скрубера електростанції SO₂
Системи уповільненого гасіння коксування
Контури утилізації доменного газу
Лінії аварійного відключення LNG-терміналу
Порівняльні переваги
| Особливість | Стандартний клапан | Подвійний ексцентрик |
|---|---|---|
| Вимоги до крутного моменту | 100% | 40-60% |
| Цикл технічного обслуговування | Щорічний | 3-5 років |
| Діапазон температур | -20~300 градусів | -196~600 градусів |
Надійність конструкції випливає з аналізу кінцевих елементів-оптимізованого розподілу напруги та запатентованих методів зміцнення поверхні. Додаткова інтеграція розумного позиціонера доступна для програм Industry 4.0.
