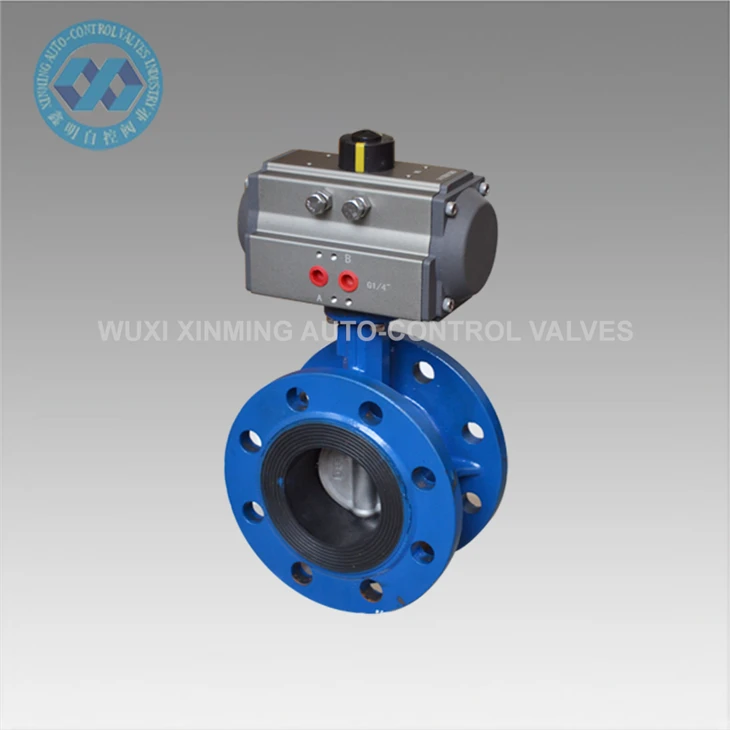

Структурні особливості
Тіло клапана: Зазвичай з круговою структурою ця конструкція дозволяє більш плавний потік рідини всередині корпусу клапана, знижуючи опір потоку. Корпус клапана виготовлений з різних матеріалів, зазвичай включаючи чавун, литну сталь та нержавіючу сталь, які можна вибрати відповідно до різних середовищ використання та середніх характеристик.
Тарілка метелика: Це ключовий компонент клапана, встановлений на стеблі клапана та у формі диска. Край тарілки метелика зазвичай спеціально обробляється, щоб забезпечити щільне прилягання з сидінням клапана, досягаючи хорошого ефекту герметизації. Матеріал тарілки метеликів, як правило, відповідає матеріалу клапана, а в деяких спеціальних застосуванні покриття або накладки використовуються для поліпшення резистентності до корозії.
Стебло клапана: Використовується для підключення приводу та тарілки метелика, передаючи крутний момент, щоб пластина метелика оберталася навколо осі стебла клапана, таким чином усвідомлюючи отвір і закриття клапана. Стебло клапана повинно мати достатню міцність і жорсткість, щоб забезпечити, щоб він не деформується і не розривався при частоті роботи та високих умов тиску.
Ущільнювальна структура: Як правило, включає герметизацію сидінь та герметизацію стебла. Герметизація сидінь зазвичай використовує еластичні матеріали, такі як гума та політетрафторетилен для ефективного запобігання середнього витоку; Герметизація стебла використовує упаковку упаковки або механічну герметизацію для забезпечення герметизації частини стебла.
Приводник: Загальним є пневматичний привід, який рухає відкриття та закриття клапана за допомогою стисненого повітря. Існує два типи приводів: подвійні - акторські та одиночні - акторські дії. Подвійний актуатор може забезпечити рушійну силу у двох напрямках, тоді як сингл - актуатор покладається на весну для скидання.
Поля застосування
Хімічна промисловість: У процесі хімічного виробництва необхідний точний контроль різних корозійних середовищ, таких як кислотні, лужні та сольові розчини. Завдяки хорошій корозійній стійкості та продуктивності герметизації пневматичний клапан метелика широко використовується в хімічних системах трубопроводів для регулювання потоку та тиску середовища.
Енергетична промисловість: У системі охолодження води, системі десульфуризації та парової системи електростанцій котла, потрібно контролювати велику кількість води та пари. Пневматичний клапан метеликів може швидко реагувати на контрольні сигнали, досягнення точного регулювання рідини та забезпечення нормальної роботи обладнання для виробництва електроенергії.
Промисловість продуктів харчування та напоїв: Ця галузь має високі вимоги до гігієни та безпеки. Матеріал пневматичного клапана метеликів зазвичай відповідає стандартам гігієни харчових продуктів, і його проста структура легко очистити та дезінфікувати. Він може бути використаний для транспортування та контролю рідини, таких як молоко, фруктовий сік та пиво.
Паперова промисловість: У процесі виготовлення паперу необхідний точний контроль потоку м’якоті, води та хімічних засобів. Пневматичний клапан метеликів може адаптуватися до суворого робочого середовища паперової галузі, стабільно та надійно працювати та підвищити ефективність виробництва та якість продукції.
Індустрія очищення стічних вод: Використовується для контролю потоку в процесах розряду, регулювання та обробки стічних вод. Оскільки каналізація містить велику кількість домішок та корозійних речовин, резистентність до корозії та зношуваність пневматичного клапана метеликів роблять його ідеальним вибором для систем очищення стічних вод.
Специфікація
Номінальний діаметр: Загальний номінальний діаметр коливається від DN50 до DN3000, який можна вибрати відповідно до різних розмірів трубопроводів та вимог до потоку.
Номінальний тиск: Як правило, існують різні технічні характеристики, такі як PN10, PN16, PN25 та PN40. Користувачі можуть визначити відповідний номінальний ступінь тиску відповідно до робочого тиску системи трубопроводу.
Метод з'єднання: В основному включайте пластину - тип, фланець - тип та з'єднання типу. Підключення пластини - компактне за структурою і просте в встановленні; Підключення фланця - тип має високу міцність і продуктивність ущільнення; З'єднання типу підходить для випадків, коли потрібні часті розбирання та встановлення.
Робоча температура: Залежно від різних матеріалів та герметичних матеріалів, робочий діапазон температури пневматичного клапана метеликів змінюється. Як правило, робоча температура клапана -метелика з гумовою ущільнювачами між - 20 градусом і 80 градусами, тоді як клапан метелика з політетрафторетиленом ущільнювач може працювати нормально в діапазоні температури - 40 до 200 градусів.
Переваги
Проста структура: Порівняно з іншими типами клапанів, пневматичний клапан метелика має відносно просту структуру з меншою кількістю компонентів. Це призводить до зниження виробничих витрат та більш зручного встановлення та обслуговування.
Низький опір потоку: Коли тарілка метелика знаходиться у відкритому стані, вона майже повністю знаходиться в рамках проходу рідини, що спричиняє невелику стійкість до рідини. Це може ефективно знизити споживання енергії та підвищити ефективність роботи системи.
Швидке відкриття та закриття: Пневматичний привід може швидко реагувати на контрольні сигнали, що дозволяє пластину метелика завершити дію відкриття або закриття за короткий час, що підходить для випадків, коли необхідне швидке регулювання потоку.
Хороша ефективність регулювання: Змінюючи кут обертання пластини метелика, потік і тиск рідини можна точно контролювати, досягаючи лінійного регулювання для задоволення потреб різних умов праці.
Легка вага: Завдяки своїй простому структурі корпус клапана та метелика, як правило, виготовляються з легких матеріалів, що робить весь клапан світла у вазі та легко встановити та обробляти.
Недоліки
Обмежена герметична продуктивність: Хоча пневматичний клапан метелика може забезпечити хороші ущільнювальні показники в цілому, порівняно з деякими високими кінцевими герметичними клапанами, його ущільнювальні показники все ще мають певні обмеження. При високому тиску, високому - вакуумі або випадках з надзвичайно високими ущільнювальними вимогами він може не відповідати вимогам використання.
Відносно вузький застосований діапазон тиску та температури: Обмежений матеріалом та структурою, застосовний тиск і температурний діапазон пневматичного клапана метеликів відносно вузький, і він не підходить для надвисокого тиску, надвисокої температури або надзвичайно низьких температурних умов праці.
Слабка стійкість до ерозії: Пластина метелика схильна носити під вишуканою дією рідини, особливо у рідинах, що містять тверді масиви, і явище зносу є більш очевидним, що вплине на термін служби та герметичні показники клапана.
