Ознайомлення з продуктом

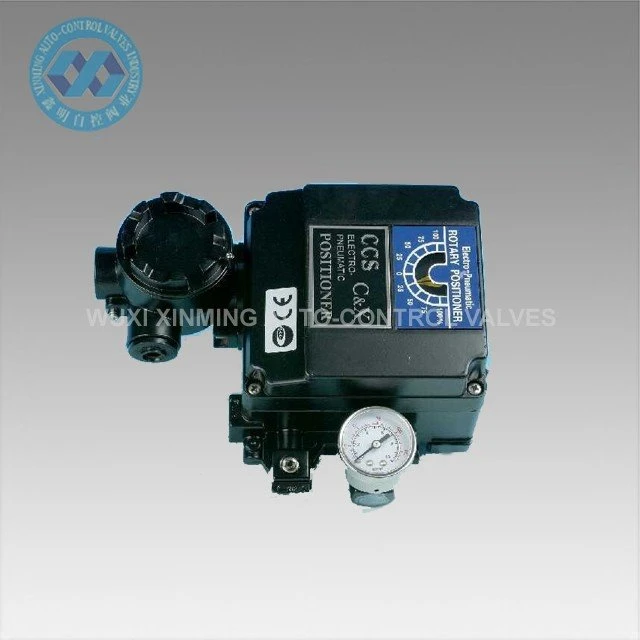

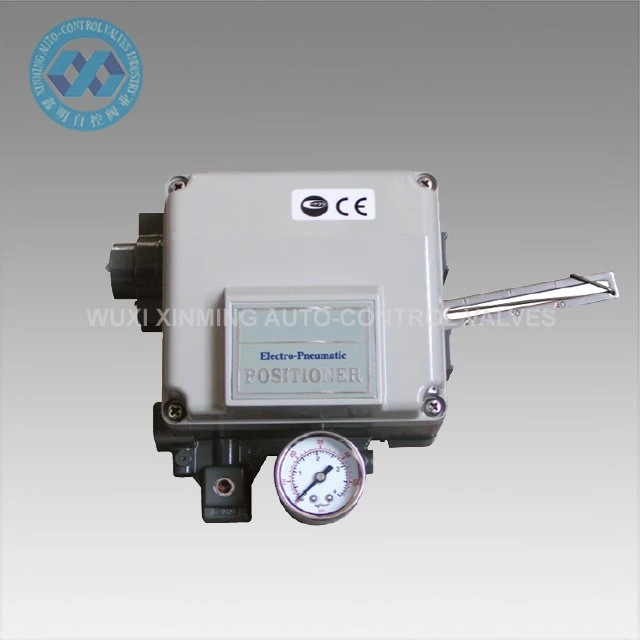

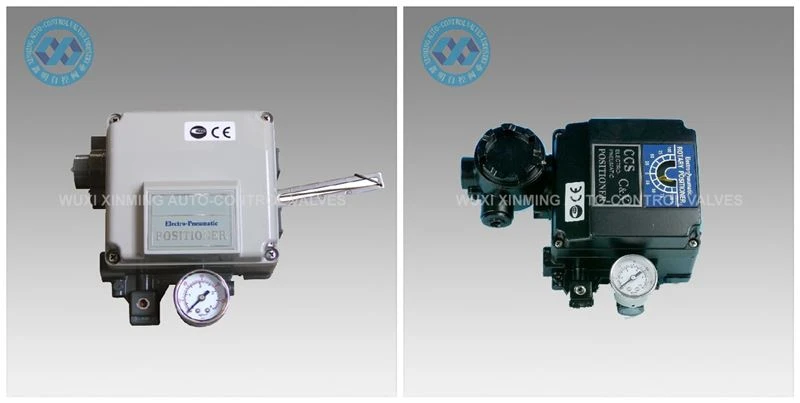

Позиціонер клапана YT1000 використовується з пневматичним регулюючим клапаном для формування замкнутого контуру керування. Сигнал постійного струму, поданий системою керування, перетворюється на сигнал газу, який керує регулюючим клапаном для керування дією регулюючого клапана. У той же час створюється зворотний зв'язок відповідно до ступеня відкриття регулюючого клапана, так що положення клапана може бути правильно розташоване відповідно до керуючого сигналу, який виводить система. Електричний позиціонер можна використовувати для пневматичних приводів односторонньої дії (з пружинним поверненням) і подвійної дії.
Встановлення електропневматичних позиціонерів клапанів: Ця серія є регулювальним типом і призначена для приводів подвійної або односторонньої дії з вхідними та вихідними сигналами зворотного зв’язку 4-20 мА. Пневмопривід оснащений електропневматичним позиціонером клапана і кронштейном, що з'єднує важіль зворотного зв'язку через шліц шестерні NAMUR, який кріпиться 4 болтами. Трубопровід джерела повітря можна підключити для здійснення контролю регулювання.
Технічні параметри
Електропневматичний позиціонер клапана серії 1000 використовується з пневматичним регулюючим клапаном для формування замкнутого контуру керування. Сигнал постійного струму, поданий системою керування, перетворюється на газовий сигнал, який керує регулюючим клапаном, щоб контролювати дію регулюючого клапана. Одночасно , зворотній зв’язок здійснюється відповідно до ступеня відкриття регулюючого клапана, щоб положення клапана могло бути правильно розташоване відповідно до керуючого сигналу, що виводиться системою. Електричний позиціонер можна використовувати для односторонньої дії (тип пружинного повернення) та подвійної дії Пневматичні приводи. Встановлення електричних пневматичних позиціонерів клапанів: Ця серія є регулювальним типом і призначена для приводів подвійної або односторонньої дії з вхідними та вихідними сигналами зворотного зв’язку 4-20 mA. Пневматичний привід обладнано електрично-пневматичним позиціонером клапана та кронштейном , з’єднуючи важіль зворотного зв’язку через гніздо NAMUR шестерні, яке кріпиться 4 болтами. Трубопровід джерела повітря можна під’єднати для здійснення контролю регулювання.

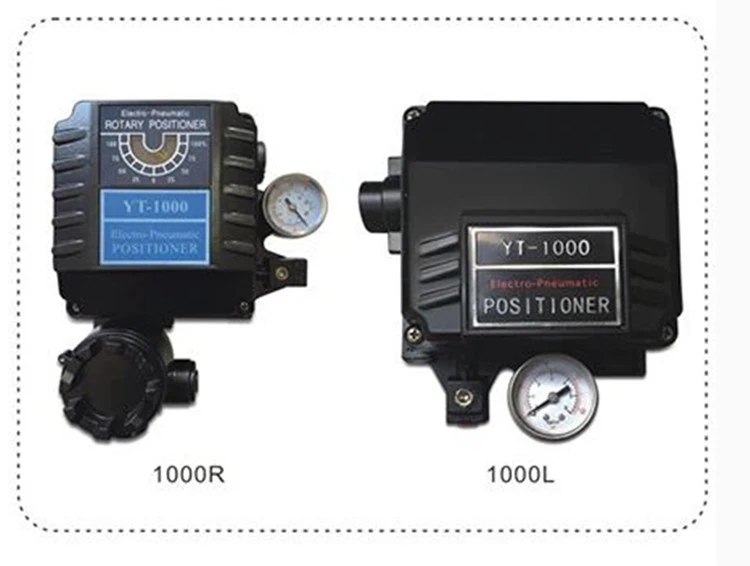

Пункт | Модель | 1000L (лінійний тип) | 1000R (роторний тип) |
Одинарної дії Подвійної дії | |||
Вхідний сигнал, опір | 4~20 травня постійного струму 250Ω±15Ω | ||
Тиск подачі газу | 1,4~7 кгс/см²（20~100 psi） | ||
Інсульт | 10~105 мм | 0-90ступінь | |
Електричний інтерфейс | PT(NPT)1/2 | ||
Вибухобезпечний клас | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Рівень захисту | IP66 | ||
Температура навколишнього середовища | -20ступінь~70ступіньПовторюваність ±0.5% | ||
Лінійний | ±1%F.S ±2% F.S ±2% F.S | ||
Гістерезис | ±1%F.S Чутливість±0.2%F.S ±0.5% F.S | ||
Енергоспоживання повітря | 3LPM(sup=1.4kgf/cm²,20 фунтів на квадратний дюйм) | ||
Потік | 80 LPM(sup=1.4kgf/cm²,20 фунтів на квадратний дюйм) | ||
матеріал | Литий алюміній | ||
вага | 2,7 кг ~ 2,8 кг | ||
Модель | 1000L/R |
Типи | L: Лінійний тип, R: Ротаційний тип |
Форма дії | S: одинарної дії, D: подвійної дії |
Вибухозахищена форма | M: вибухозахищений Exd II BT4 Exd II BT6, I: іскробезпечний Exia II CT6,n:Нормально |
Важіль зворотного зв'язку | R1,M6*40L;R2,M8*40L;R,НАМУР;1,10~40 мм; 2,40~70 мм |
отвір | 90,90~180,180 |
Тип інтерфейсу | PT,ДНЯЗ |
Варіант | 0,+PTM, +L/S |
Представлення компанії
З 2007 року засновано WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
В основному ми виробляємо пневматичний привід, пневматичний кульовий кран, пневматичний поворотний клапан, пневматичний/електричний регулюючий клапан тощо.
Наша компанія має сучасне обладнання для обробки та складне обладнання для тестування. Наше обладнання для обробки включає токарні верстати, фрезерні верстати, свердлильні верстати, рубанки, свердлильні верстати, токарні верстати з ЧПУ, обробні центри з ЧПУ та інше обладнання. Є всього 30 наборів, з яких є 5 наборів імпортованих вертикальних машинних центрів і кілька наборів передових токарних верстатів з ЧПУ.
ПОШИРЕНІ ЗАПИТАННЯ
Q 1: Ємність умов оплати?
A 1: T/T, L/C, Західний Союз.
Q 2: Умови торгівлі?
A 2: Відповідно до Інкотермс 2010, зазвичай з EXW, FOB Шанхай, CFR, CIF і DDU.
Q 3: Дійсність пропозиції?
A 3: Протягом 30 днів.
Q 4: Способи доставки?
A 4: Морем, повітрям, експресом або залізницею.
Q 5: Гарантія?
A 5: Річна гарантія якості безкоштовно та довічне платне обслуговування.
Q 6: Встановлення та навчання?
A 6: звичайні відеоінструкції для встановлення. При необхідності надаються платні закордонні інжинірингові послуги.
