Введення продукту
Алюмінієвий пневматичний привід використовується для автоматичного управління поворотними клапанами, кульовими клапанами та машинами з поворотним рухом.
конструктивні особливості
1. Корпус клапана і поршень жорстко анодовані.
2. Якщо індикаторний гвинт не пластиковий, всі інші гвинти - SS304.
3. Великі і малі вихідні моменти необов'язкові.
Короткі подробиці

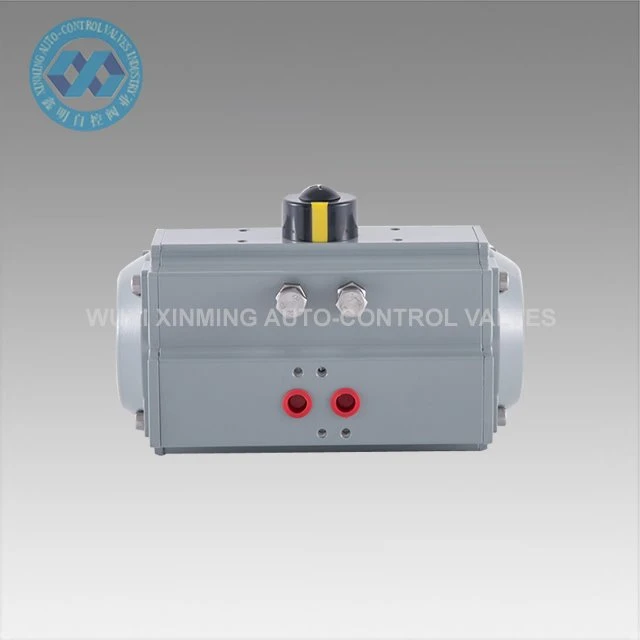

Назва виробу: Алюмінієвий пневматичний привід
Назва торгової марки: XM, і OEM також приймається
Розмір приводу: 32мм-400мм
Кут повороту: 0 ° ~ 90 ° (±5 °)
Діапазон робочих температур: -20 °C~ +80 °C(стандарт)
-40°C~+80°C(низька температура)
-15 °C ~ 150 ° C (висока температура)
Тиск подачі повітря: 0,2 ~ 0,8 МПа, 10Мпа макс
Найбільше підключення: VDI/VDE3845 NAMUR
Нижнє підключення: ISO 5211 і DIN3337
Матеріал: Алюмінієвий сплав
Будова: рейковий, подвійний стійковий поршні
Обробка поверхні корпусу виконавчого механізму: твердо анодована з повним епоксидним покриттям (проти м'якої корозійної)
Колір кінцевої шапки: чорний сірий, чорний, темно-синій, небесно-блакитний, червоний, помаранчевий, зелений тощо.
Сертифікація: CE, ATEX, SIL3, ISO9001:2016
Технічний параметр
XM АЛЮМІНІЄВИЙ ПНЕВМАТИЧНИЙ ПРИВІД ВИХІДНИЙ СТІЛ КРУТНОГО МОМЕНТУ
Модель | Вхідний тиск повітря (одиниця:бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Вихідний момент тиску повітря (Н.м) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

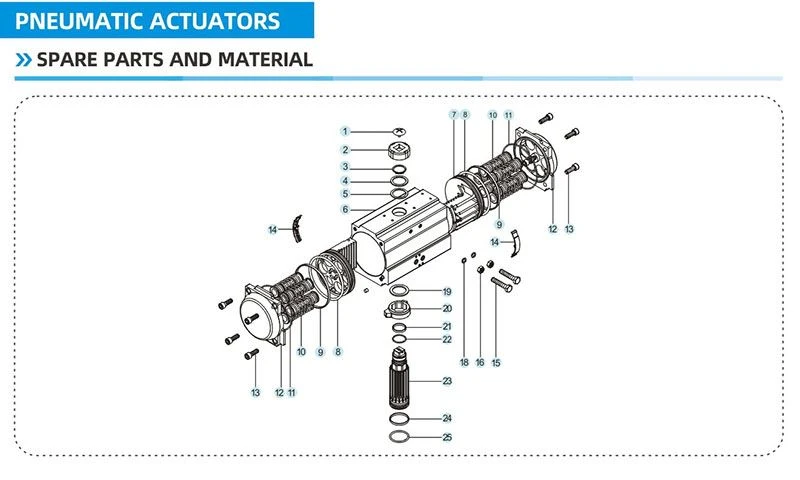

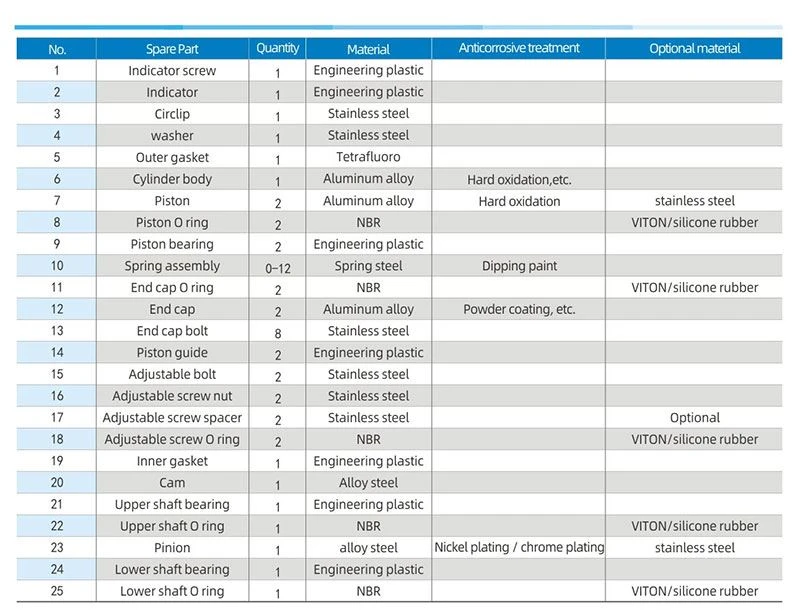

Запасні частини та матеріали

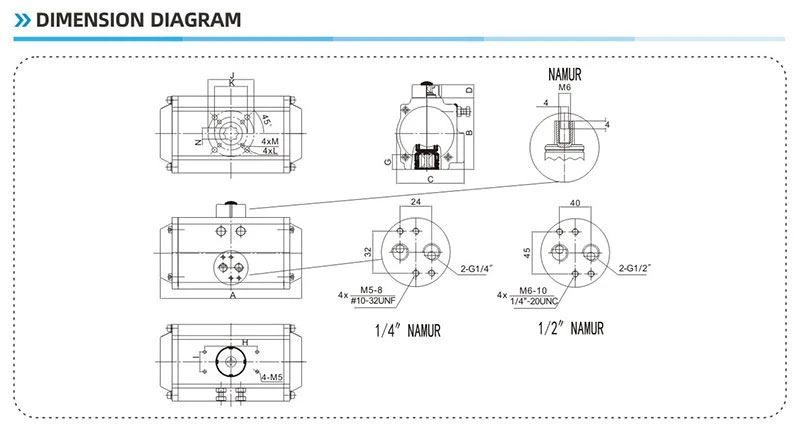

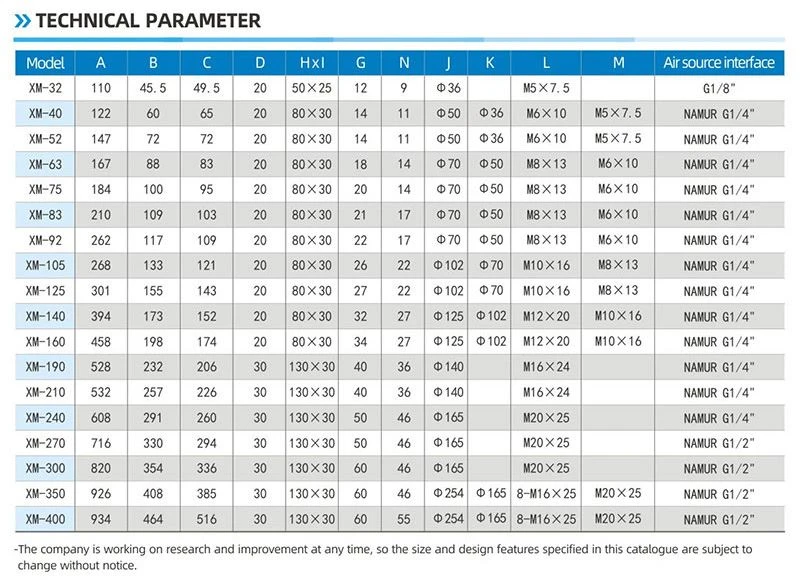

Діаграма розмірів
Вступ до компанії
З 2007 року створено WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
В основному ми виробляємо пневматичний привід, пневматичний кульовий клапан, пневматичний поворотний клапан, пневматичний / електричний регулюючий клапан тощо.
Наша компанія має сучасне технологічне обладнання та складне випробувальне обладнання. Наше технологічне обладнання включає токарні верстати, фрезерний верстат, розточувальний верстат, рубанок, свердлильний верстат, токарні верстати з ЧПУ, обробні центри з ЧПУ та інше обладнання. Всього існує 30 комплектів, з яких є 5 комплектів імпортних вертикальних машинних центрів і кілька комплектів вдосконалених токарних верстатів з ЧПУ.
Здатність до постачання:10000 одиниць на місяць Пневматичний поворотний виконавчий механізм
Упаковка та доставка
Деталі упаковки: 1). окрема картонна коробка з упаковкою пінопласту всередині
2). фанерний футляр для морських перевезень
3). Фанерний піддон для авіаперевезення
Порт відправлення:Шанхай, Китай
Період підготовки:
Кількість (одиниці виміру) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Час (дні) | Товари на складі | 7 | 20 | Домовлятися |
