Введення продукту

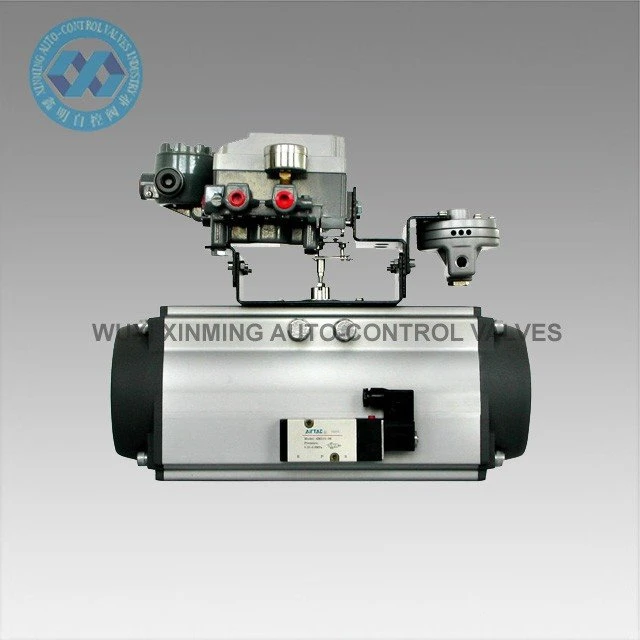

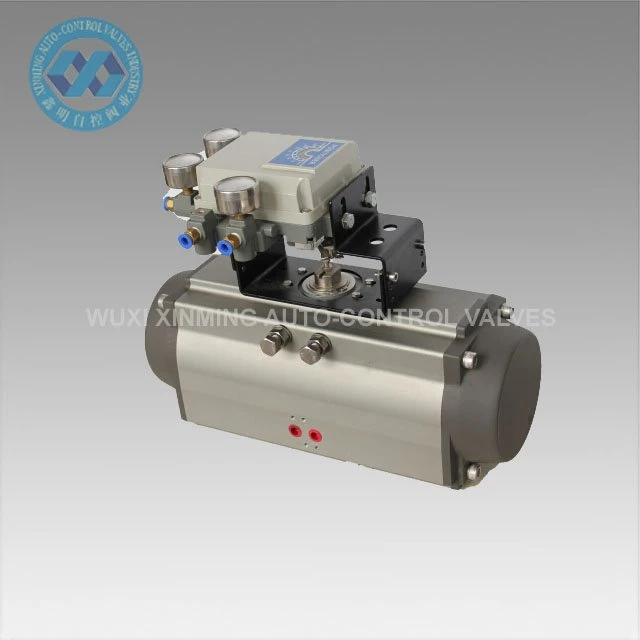

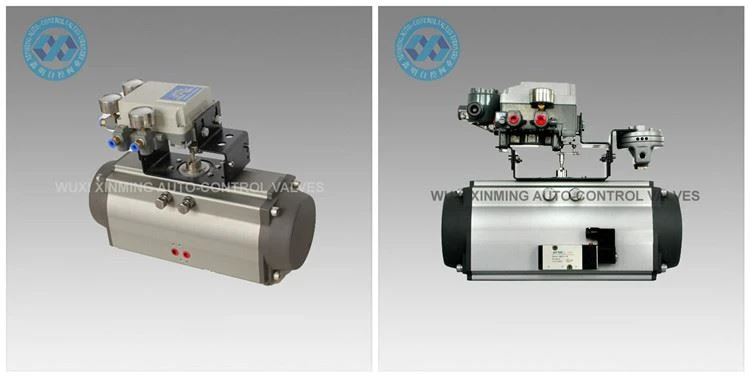

Пневматичний привід AT використовується для автоматичного управління дросельними клапанами, кульовими кранами та машинами з поворотним рухом. Точні подвійні стійки з литтям під тиском з алюмінієвого сплаву з жорсткою окисною обробкою покращують точність кута повороту та термін служби. Пневматичні пневматичні поворотні приводи серії XM унікальні за стилем, передові технології, точні у виробництві, економічні та компактні за дизайном, і можуть бути безпосередньо оснащені іншими аксесуарами для підвищення ефективності та економічності.
Швидкі подробиці
Назва продукту: Пневматичний привід AT
Торгова марка: XM, також приймається OEM
Розмір приводу: 32 мм-400 мм
Кут повороту: 0 ° ~ 90 ° (± 5 °)
Діапазон робочих температур: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (низька температура)
-15 ℃ ~ 150 ℃ (висока температура)
Тиск подачі повітря: 0,2 ~ 0,8 МПа, макс
Верхнє з'єднання: VDI/VDE3845 NAMUR
Нижнє з'єднання: ISO 5211 та DIN3337
Матеріал: алюмінієвий сплав
Структура: зубчаста рейка, двостоєнні поршні
Обробка поверхні корпусу приводу: тверде анодування або окислення зануренням
Колір торцевої кришки: чорно -сірий, чорний, темно -синій, небесно -блакитний, червоний, помаранчевий, зелений тощо.
Сертифікація: CE, ATEX, SIL3, ISO9001: 2016
Технічний параметр
XM НА ПАНЕВМАТИЧНОМУ ПРИВОДІ ТАБЛИЦЯ ВИХОДУ
Модель | Вхідний тиск повітря (одиниця вимірювання: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Вихідний крутний момент тиску повітря (Нм) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

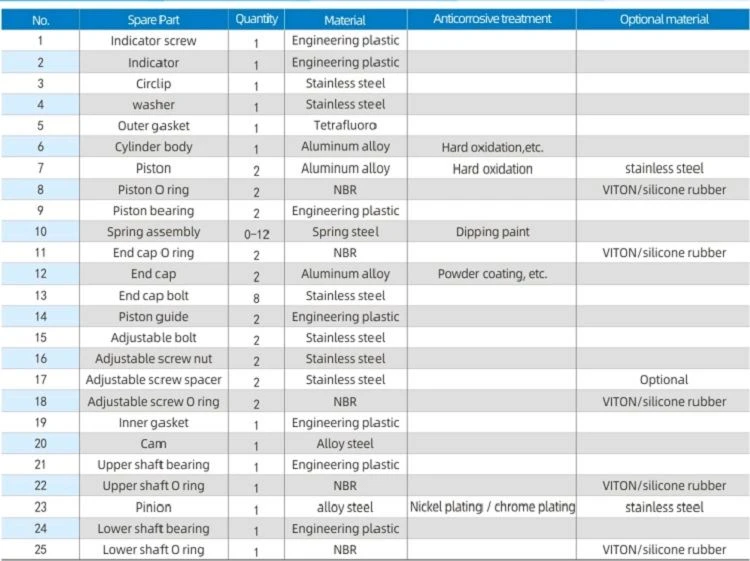

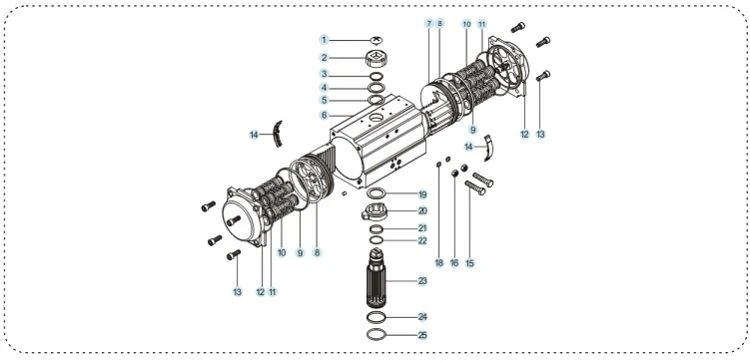

Запасні частини та матеріал

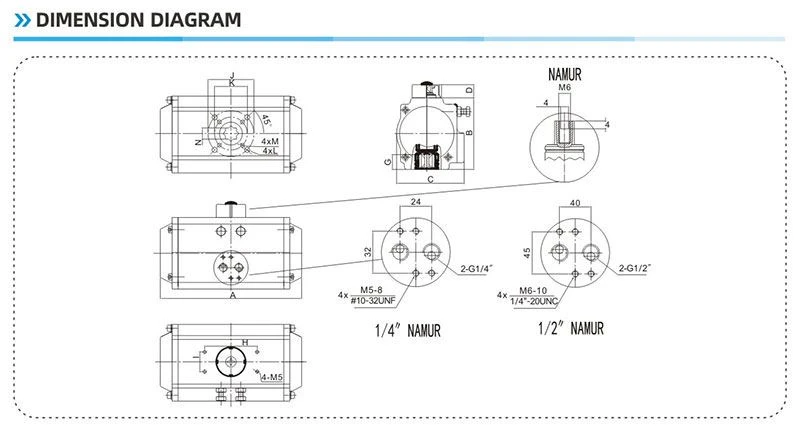

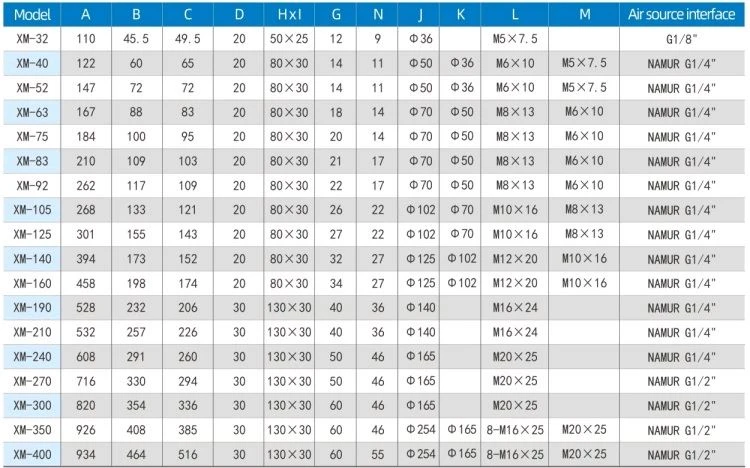

Діаграма розмірів
Перевага
1) Усі важливі запасні частини обробляли жорстким анодуванням, щоб значно підвищити міцність, щоб забезпечити хорошу продуктивність та термін служби.
2) Весь процес одноразово формується за допомогою ЧПУ, щоб забезпечити точність процесу та термін служби.
Вступ компанії
З 2007 року компанія WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD створила.
В основному ми виробляємо пневматичний привід, пневматичний кульовий клапан, пневматичний клапан -метелик, пневматичний/електричний регулюючий клапан тощо.

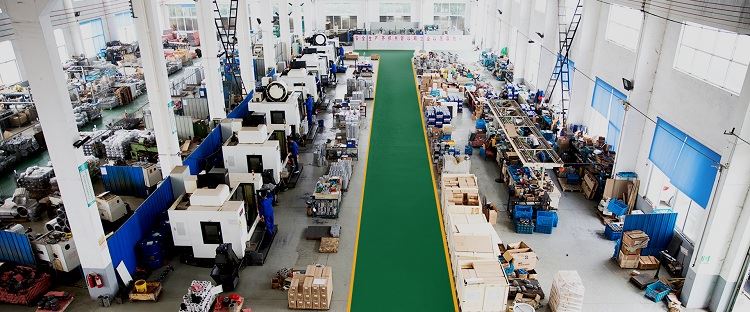

Наша компанія має сучасне технологічне обладнання та складне випробувальне обладнання. Наше технологічне обладнання включає токарні верстати, фрезерний верстат, свердлильний верстат, рубанок, свердлильний верстат, токарні верстати з ЧПУ, обробні центри з ЧПУ та інше обладнання. Всього існує 30 наборів, з яких 5 наборів імпортних вертикальних верстатів верстата та кілька наборів сучасних токарних верстатів з ЧПУ.
