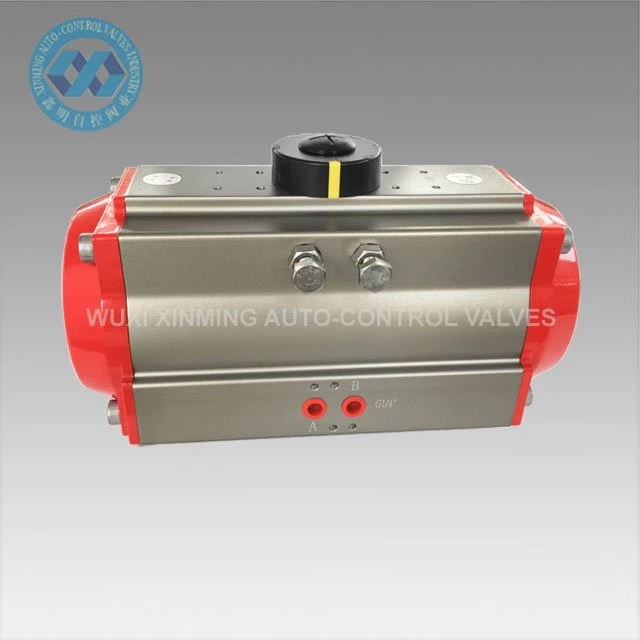

Пневматичні поворотні приводи використовують стиснене повітря для генерації робочої енергії. Деякі призначені для дистанційного керування клапанами. Пневматичні поворотні приводи довговічні, забезпечують високі зусилля порівняно зі своїм розміром і можуть використовуватися в небезпечних середовищах.
Деталі продукту:
| Назва продукту | Пневматичний поворотний привід |
| Торгова марка | XM і OEM також приймаються |
| Розмір приводу | 32мм-400мм |
| Поворотний кут | 0 градусів ~90 градусів (±5 градусів) |
| Діапазон робочих температур |
-20 градусів ~ +80 градусів (стандарт) -40 градусів ~+80 градусів (низька температура) -15 градусів ~150 градусів (висока температура) |
| Тиск подачі повітря | 0,2~0,8 МПа, 10 МПа макс |
| Верхнє підключення | VDI/VDE3845 NAMUR |
| Нижнє підключення | ISO 5211 і DIN 3337 |
| матеріал | Алюмінієвий сплав |
| Структура | зубчаста рейка, поршні з подвійною рейкою |
| Обробка поверхні корпусу приводу | твердо-анодований |
| Колір торцевої кришки | чорний, чорний, темно-синій, блакитний, червоний, оранжевий, зелений тощо. |

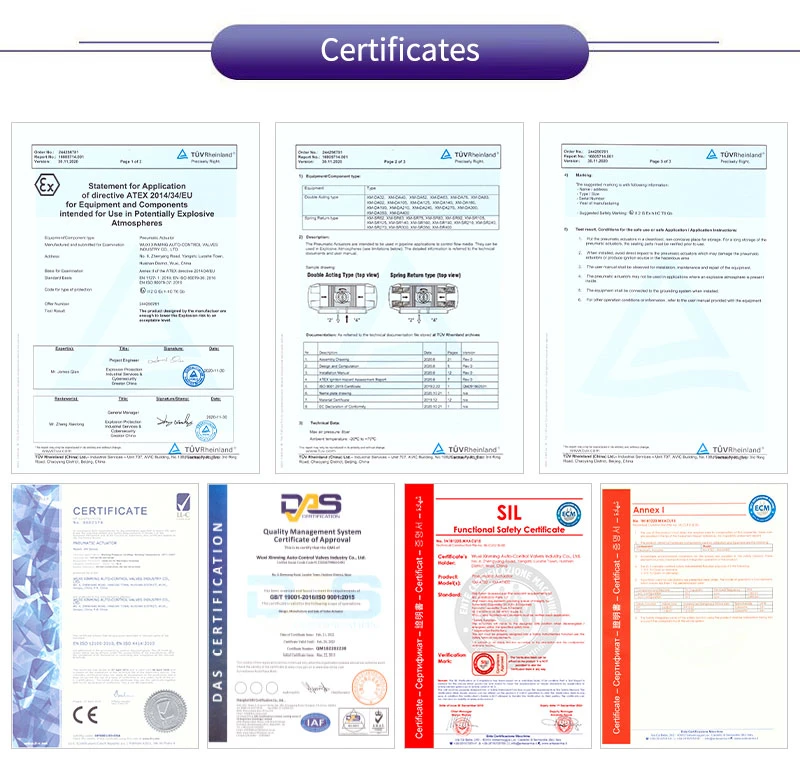

| Атестація | CE, ATEX, SIL3, ISO9001:2016 |

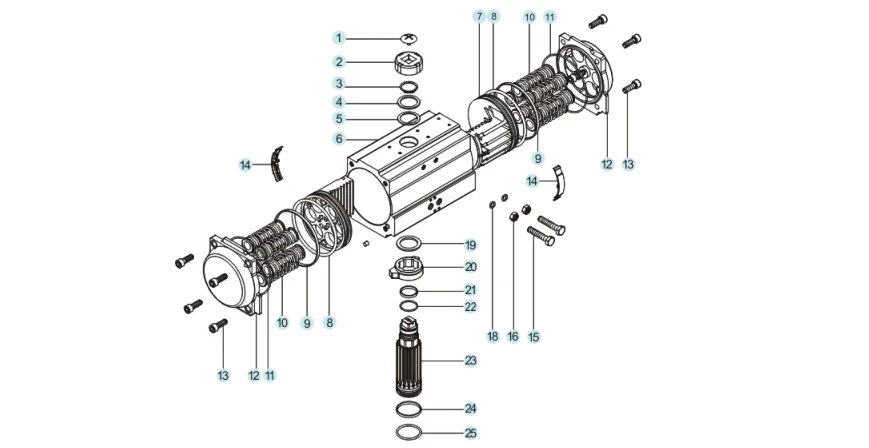

Запасні частини та матеріали:
| НІ | Запасна частина | Кількість | матеріал | Антикорозійна обробка | Матеріал на вибір |
| 1 | Індикаторний гвинт | 1 | Інженерний пластик | ||
| 2 | Індикатор | 1 | Інженерний пластик | ||
| 3 | Стопорне кільце | 1 | Нержавіюча сталь | ||
| 4 | Пральна машина | 1 | Нержавіюча сталь | ||
| 5 | Зовнішня прокладка | 1 | Тетрафтор | ||
| 6 | Корпус циліндра | 1 | Алюмінієвий сплав | Жорстке окислення та ін. | |
| 7 | Поршень | 2 | Алюмінієвий сплав | Жорстке окислення | Нержавіюча сталь |
| 8 | Ущільнювальне кільце поршня | 2 | NBR | ВІТОН/силіконова гума | |
| 9 | Поршневий підшипник | 2 | Інженерний пластик | ||
| 10 | Ресорна збірка | 0-12 | Ресорна сталь | Фарба для занурення | |
| 11 | Ущільнювальне кільце кінцевої кришки | 2 | NBR | ВІТОН/силіконова гума | |
| 12 | Торцева кришка | 2 | Алюмінієвий сплав | Порошкове фарбування та ін. | |
| 13 | Болт торцевої кришки | 8 | Нержавіюча сталь | ||
| 14 | Направляюча поршня | 2 | Інженерний пластик | ||
| 15 | Регульований болт | 2 | Нержавіюча сталь | ||
| 16 | Регульована гайка | 2 | Нержавіюча сталь | ||
| 17 | Регульована гвинтова прокладка | 2 | Нержавіюча сталь | Додатково | |
| 18 | Регульоване гвинтове ущільнювальне кільце | 2 | NBR | ВІТОН/силіконова гума | |
| 19 | Внутрішня прокладка | 1 | Інженерний пластик | ||
| 20 | Cam | 1 | легована сталь | ||
| 21 | Верхній підшипник вала | 1 | Інженерний пластик | ||
| 22 | Ущільнювальне кільце верхнього валу | 1 | NBR | ВІТОН/силіконова гума | |
| 23 | Шестерня | 1 | легована сталь | Нікелювання / хромування | Нержавіюча сталь |
| 24 | Нижній підшипник вала | 1 | Інженерний пластик | ||
| 25 | Ущільнювальне кільце нижнього валу | 1 | NBR | ВІТОН/силіконова гума |

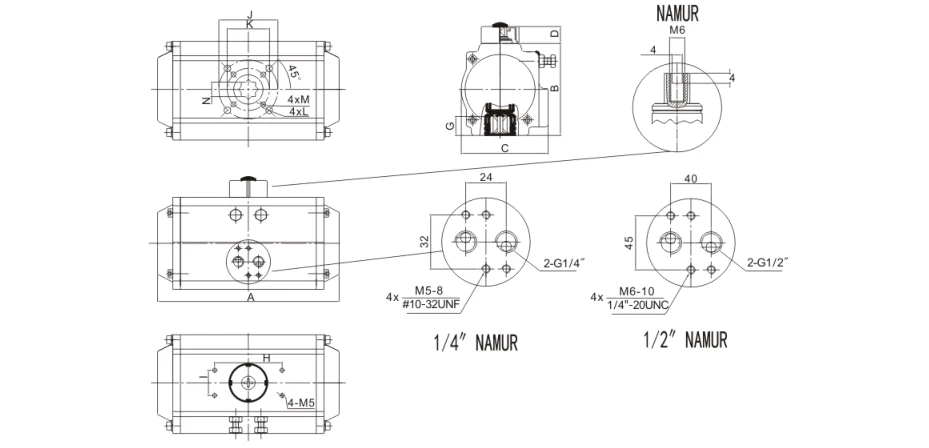

Розмірна діаграма:
Технічні характеристики продукту:
| Модель | A | B | C | D | H×I | G | N | J | K | L | M | Інтерфейс джерела повітря- |
| ХМ-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| ХМ-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| ХМ-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| ХМ-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| ХМ-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| ХМ-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| ХМ-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| ХМ-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| ХМ-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| ХМ-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| ХМ-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| ХМ-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| ХМ-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| ХМ-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| ХМ-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| ХМ-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Перевага
1) Усі важливі запасні частини будуть оброблені твердим анодуванням, щоб значно підвищити їхню міцність і забезпечити гарну продуктивність і термін служби.
2) Усі процеси виконуються-одноразово за допомогою ЧПК, щоб забезпечити точність процесу та термін служби.
застосування
Пневматичні поворотні приводи можуть застосовуватися до різних вогненебезпечних, корозійних, пилових, сильних магнітних полів, радіаційних, вібраційних і корозійних внутрішніх або зовнішніх середовищ і широко використовуються в електроенергетиці, нафтохімії, металургії, нафти, природного газу, містах, будівлях та інших галузях. Хімічна промисловість, нафтопереробка, гірнича промисловість, електростанції, металургія, будівництво, медицина, харчова промисловість, природний газ, наукові дослідження тощо.
Можливість постачання
Можливість постачання: 10000 одиниць на місяць, пневматичний поворотний привід
Упаковка та доставка
Деталі упаковки:
1) Окрема коробка з пінопластовою упаковкою всередині
2) Фанерний футляр для морської доставки
3) Фанерний піддон для авіаперевезення
Порт відправлення: Шанхай, Китай
Час виконання:
|
Кількість (одиниці) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Приблизно Час (дні) |
Товар в наявності |
7 |
20 |
Підлягає переговорам |
Наш сервіс
1) Гаряча лінія 7х24 години
2) Суворий контроль якості
3) Хороша якість за вигідною ціною
4) Відмінне після-обслуговування
5) Онлайн технічна підтримка
6) Швидкий час доставки
Про нас:
Компанія Wuxi Xinming Auto-control Valves Co., Ltd. спеціалізується на виробництві сертифікованих за ISO9001 пневматичних приводів серії XM і автоматичних регулюючих клапанів, які відповідають стандартам ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Завдяки розширеним науково-дослідним можливостям і виробничим потужностям наша продукція обслуговує різноманітні галузі промисловості, включаючи нафтогазову, хімічну та електростанції, втілюючи наше зобов’язання «Насамперед технології, досконала якість» завдяки інноваційним рішенням і надійній роботі.
