Введення продукту

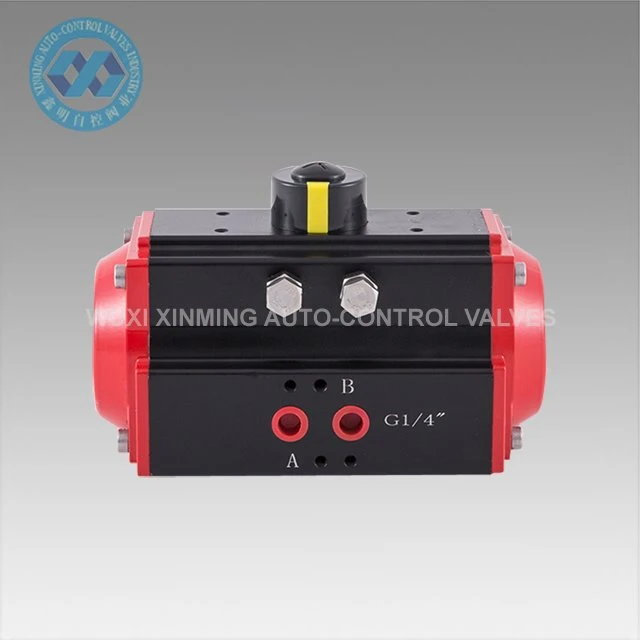

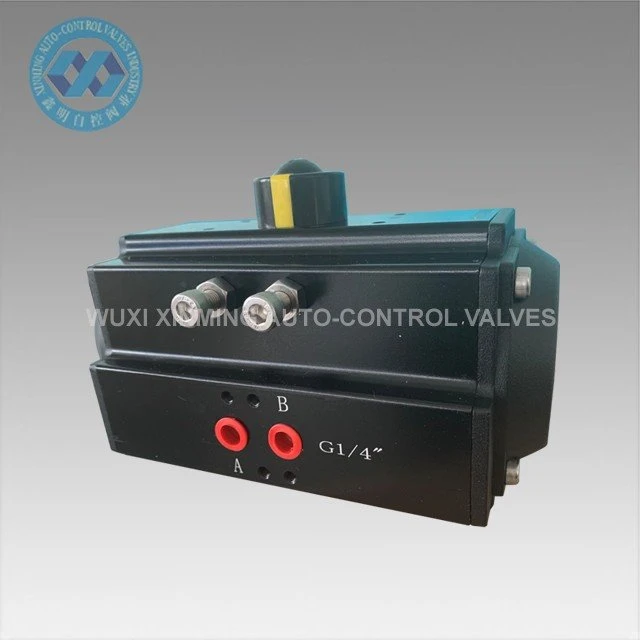

Пневматичний привід зі стійкою та шестірнею, також відомий як циліндр з обмеженим обертанням, - це поворотний привід, який використовується для обертання, відкривання, закривання, змішування, розгойдування, позиціонування, рульового керування та інших механічних функцій, що включають обмежене обертання. клапани, кульові крани та механізми з поворотним рухом автоматично. Точні подвійні стійки з литтям під тиском з алюмінієвого сплаву з жорсткою окисною обробкою покращують точність кута повороту та термін служби. Корпус приводу з жорстким окисленням дозволяє ефективно уникнути подряпин.
Швидкі подробиці
Найменування продукту: Пневматичний привід -рейок
Торгова марка: XM, також приймається OEM
Розмір приводу: 32 мм-400 мм
Кут повороту: 0 ° ~ 90 ° (± 5 °)
Діапазон робочих температур: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (низька температура)
-15 ℃ ~ 150 ℃ (висока температура)
Тиск подачі повітря: 0,2 ~ 0,8 МПа, макс
Верхнє з'єднання: VDI/VDE3845 NAMUR
Нижнє з'єднання: ISO 5211 та DIN3337
Матеріал: алюмінієвий сплав
Структура: зубчаста рейка, двостоєнні поршні
Обробка поверхні корпусу приводу: чорний анодований
Колір торцевої кришки: чорно -сірий, чорний, темно -синій, небесно -блакитний, червоний, помаранчевий, зелений тощо.
Сертифікація: CE, ATEX, SIL3, ISO9001: 2016
Технічний параметр
XM ПНЕВМАТИЧНИЙ РЕЙК І ПІДВІЩЕННЯ ПРИВОДА ВИХІДНОГО МОМЕНТУ
Модель | Вхідний тиск повітря (одиниця вимірювання: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Вихідний крутний момент тиску повітря (Нм) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Запасні частини та матеріал
Діаграма розмірів
Можливість постачання
Можливість постачання: 10000 одиниць на місяць Пневматичний поворотний привід
Пакувальний&підсилювач; Доставка
Деталі упаковки: 1). окрема коробка з пенопластовою упаковкою всередині
2). фанерний чохол для морських перевезень
3). Фанерний піддон для повітряного транспортування
Порт відправлення: Шанхай, Китай
Час виконання:
Кількість (одиниці) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Оцінка Час (дні) | Товар на складі | 7 | 20 | Підлягає переговорам |
Перевага
1) Усі важливі запасні частини обробляли жорстким анодуванням, щоб значно підвищити міцність, щоб забезпечити хорошу продуктивність та термін служби.
2) Весь процес одноразово формується за допомогою ЧПУ, щоб забезпечити точність процесу та термін служби.
FAQ
Q 1: Ємність умов оплати?
A 1: T/T, L/C, Western Union.
Q 2: Торгові умови?
A 2: Відповідно до Incoterms 2010, зазвичай з EXW, FOB shanghai, CFR, CIF та DDU.
Q 3: Дійсність пропозиції?
A 3: Протягом 30 днів.
Q 4: Режими доставки?
A 4: Морським, повітряним, експресним або залізничним транспортом.
Q 5: Гарантія?
5: Однорічна гарантія якості для безкоштовних та довічних платних послуг.
Q 6: Установка та навчання?
A 6: звичайне відео керівництво для встановлення. При необхідності надаються оплатні закордонні інженерні послуги.
