Вступ до продукту
Пневматичний привід серії XM 0-90-180 Degree, вироблений нашою компанією, досліджується, розробляється і проектується на основі комплексного застосування впровадження нових технологій, нових матеріалів, нових процесів і інноваційних концепцій в побуті і за кордоном, і повністю відповідає новим міжнародним стандартам: стандартам ISO5211, DIN3337 і VDINDE-3845, NAMUR. Продукція пройшла перевірку національного агентства технічного нагляду та пройшла демонстрацію міжнародної системи якості ISO9001:2000. Продукція широко використовується в автоматичному управлінні хімічною промисловістю, нафтопереробкою, гірничодобувною промисловістю, електростанціями, металургії, будівництві, медицині, харчовій, газовій, наукових дослідженнях та ін.
Швидка інформація

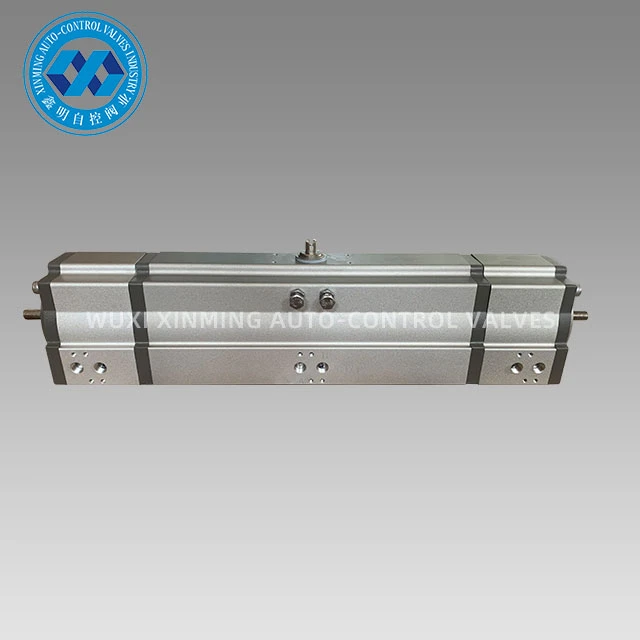

Назва виробу: Пневматичний привід 0-90-180 градусів
Торгова марка: XM, також приймається OEM
Розмір виконавчого механізму: 32мм-400мм
Кут повороту: 0°~180°(±5°)
Діапазон робочих температур: -20°C~ +80°C(стандартний)
-40°C~+80°C(низька температура)
-15°C~150°C(висока температура)
Тиск подачі повітря: 0.2 ~ 0.8MPa, максимум 10Mpa
Верхнє підключення: VDI/VDE3845 NAMUR
Нижнє підключення: ISO 5211 і DIN3337
Матеріал: Алюмінієвий сплав
Конструкція: стійка і шестерня, здвоєні стійкові поршні
Обробка поверхні виконавчого механізму кузова: жорстке анодоване або діп-окислення
Колір кінцевої шапки: чорний сірий, чорний, темно-синій, небесно-блакитний, червоний, помаранчевий, зелений тощо.
Сертифікація: CE, ATEX, SIL3, ISO9001:2016
Етапи вибору пневматичного приводу 0-90-180 градусів
1. Спочатку визначте, чи потрібен вам лінійний циліндр або поворотний циліндр.
2. Визначте кількість тактів циліндрів, однотактних або багатотактних.
3. Визначте режим дії циліндра, однодіапазонної або подвійної дії.
4. Визначте тягу відповідно до умов роботи. Знайдіть стіл і виберіть діаметр циліндра.
5. Розмір ходу циліндра можна розрахувати за кресленням. Значення зазвичай складають 20, 25, 30, 40, 50, 75, 100, 125 і т. Д.
6. Чи потрібні циліндру додаткові деталі, такі як затискні щелепи, напрямні рейки і т.д.
7. Після визначення діаметра циліндра, ходу і моделі циліндра можна визначити загальний розмір. Розмір повинен відповідати вимогам збірки без перешкод. Якщо немає, вам потрібно буде повторно вибрати модель, наприклад, тонкостінний циліндр.
8. Крім того, існують і інші спеціальні пневматичні приводи. Наприклад в циліндрах, присосках і т. Д.
Переваги пневматичного приводу 0-90-180 градусів:
1. Внутрішня поверхня циліндра дрібно подрібнюється і обробляється, а всередині і зовні прийнята передова антикорозійна технологія. Коефіцієнт тертя циліндра невеликий, термін служби тривалий, а стійкість до корозії сильна.
2. Конструкція подвійного поршня шестерні, компактна структура, симетричне положення установки, зручне рульове управління вихідним валом, тривалий термін служби та швидка дія.
3. Задня частина поршневої стійки оснащена композитним підшипником і направляючим кільцем, що володіє точною дією, малим коефіцієнтом тертя, тривалим терміном служби.
4. Комбінована попередньо завантажена листова пружина має тривалий термін служби.
5. Стійка та шестерня мають високу точність, малий зазор сітки, високу точність та велику вихідну потужність.
6. Кріплення з нержавіючої сталі безпечне і красиве і має сильну корозійну стійкість.
7. Пневматичний привід 0-90-180 градусів приймає стандартні розміри: проріз вихідного вала, гвинтовий отвір; розмір верхнього монтажного отвору відповідає стандарту NAMUR; розмір інтерфейсу подачі повітря відповідає стандарту Намюр; розмір нижнього монтажного отвору відповідає стандарту ISO5211, що зручно для установки електромагнітного клапана Limit switches та інших аксесуарів. Рейковий пневматичний привід. Продукція широко використовується в різних сферах. Вони являють собою якісні виконавчі механізми типу кульового і метеликового клапанів.
