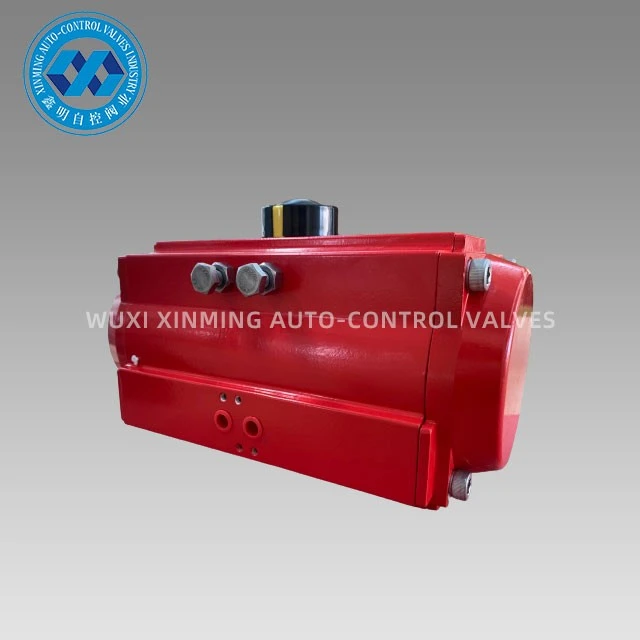

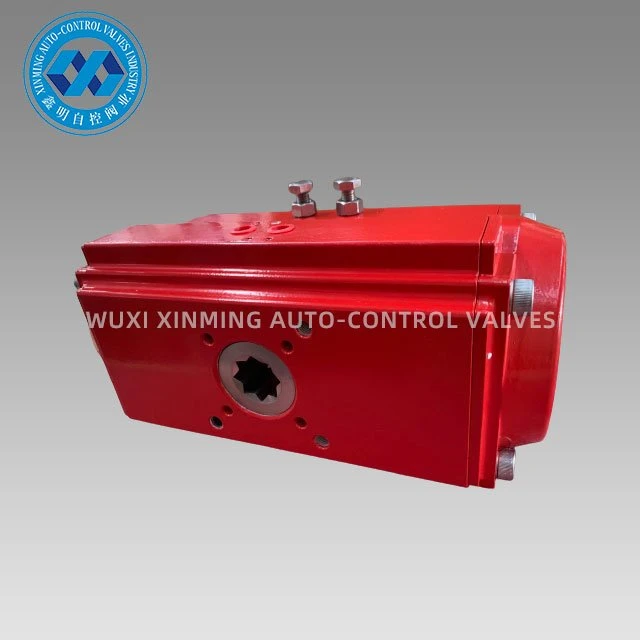

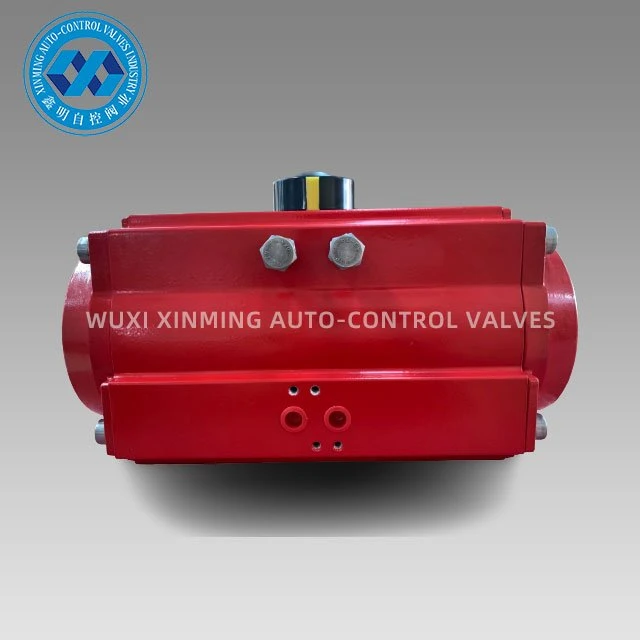

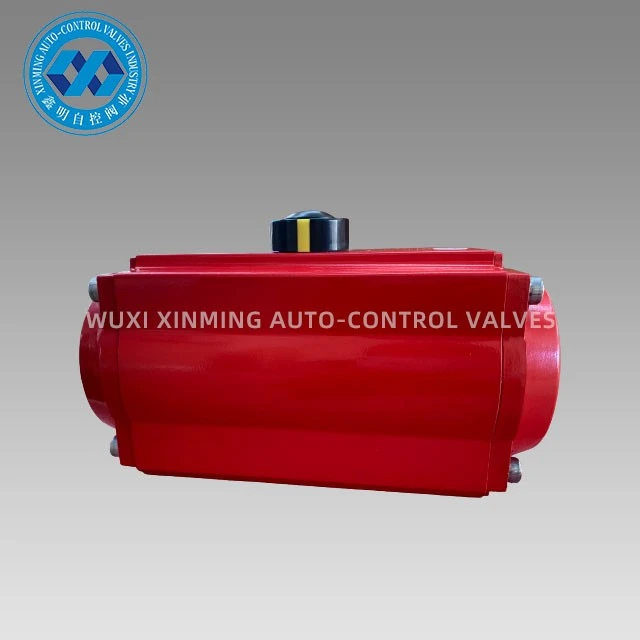

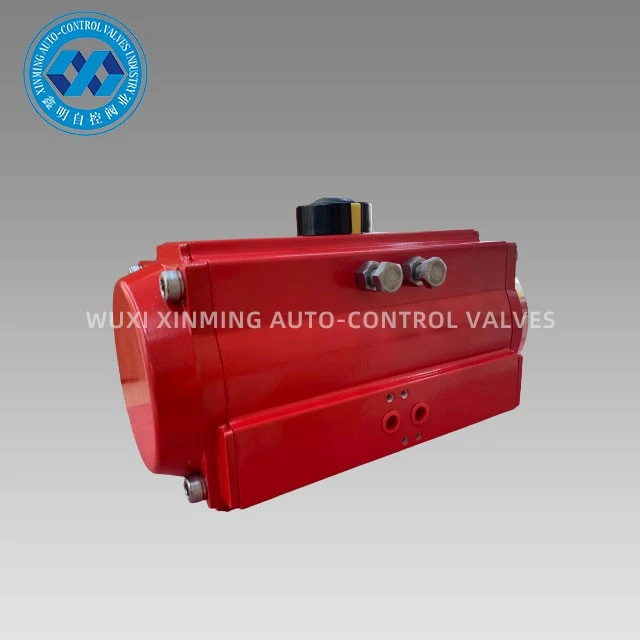

Ознайомлення з продуктом
Автоматичний привід двопозиційного клапана використовується для автоматичного регулювання кульових кранів, поворотних клапанів і обертових механізмів. Жорстка окислювальна обробка подвійних рейкових поршнів із прецизійного литого під тиском алюмінієвого сплаву покращує термін служби та точність кута повороту. Жорстке окислення корпусу приводу автоматичного клапана може ефективно запобігати подряпинам.
Короткі деталі
Найменування продукту: Автоматичний привід запірно-запірного клапана
Торгова марка: XM та OEM також приймається
Розмір приводу: 32 мм-400 мм
Кут повороту: 0 градусів ~90 градусів (±5 градусів)
Діапазон робочих температур: -20 градусів ~ плюс 80 градусів (стандарт)
-40 градусів ~ плюс 80 градусів (низька температура)
-15 градусів ~150 градусів (висока температура)
Тиск подачі повітря: {{0}}.2~0,8 МПа, макс. 10 МПа
Верхнє підключення: VDI/VDE3845 NAMUR
Нижнє підключення: ISO 5211 і DIN3337
Матеріал: алюмінієвий сплав
Конструкція: зубчаста рейка, подвійні зубчасті поршні
Обробка поверхні корпусу приводу: тверде анодування або оксидування зануренням
Сертифікація: CE, ATEX, SIL3, ISO9001:2016
Технічний параметр
ТАБЛИЦЯ ВИХІДНОГО КРУТНОГО МОМЕНТУ ПНЕВМАТИЧНОГО ПРИВОДУ XM
Модель | Тиск повітря на вході (одиниця: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Вихідний момент тиску повітря (Нм) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Розмірна діаграма
