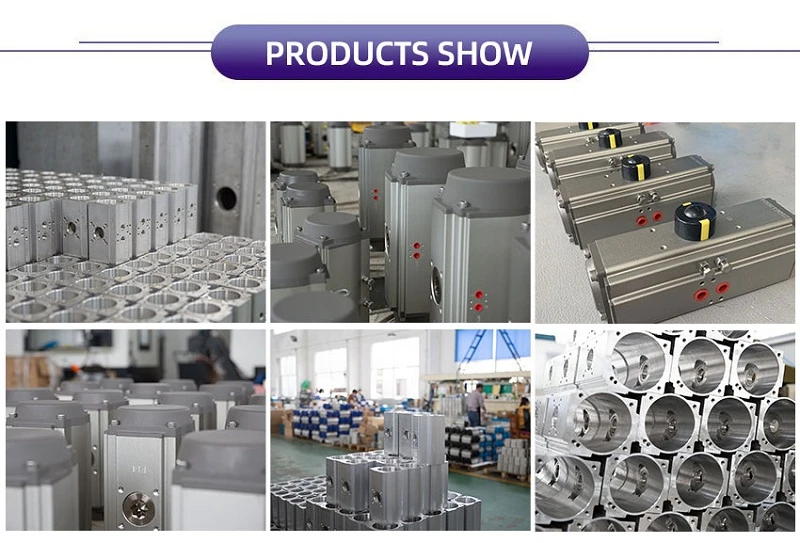

Огляд продукту

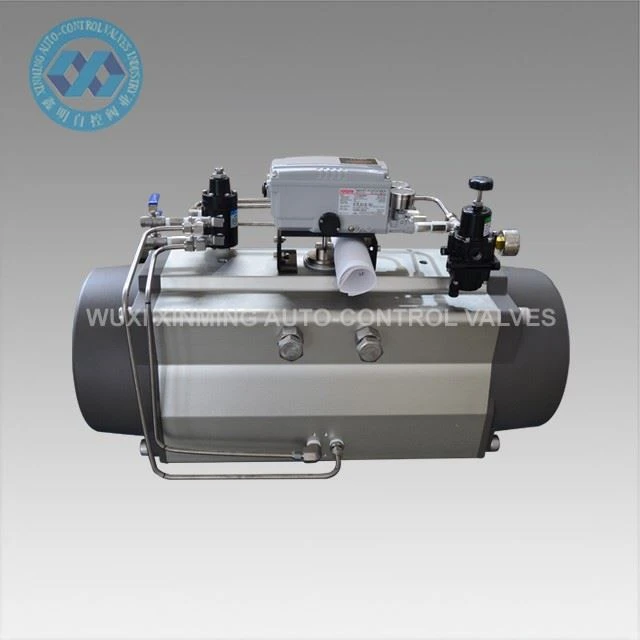

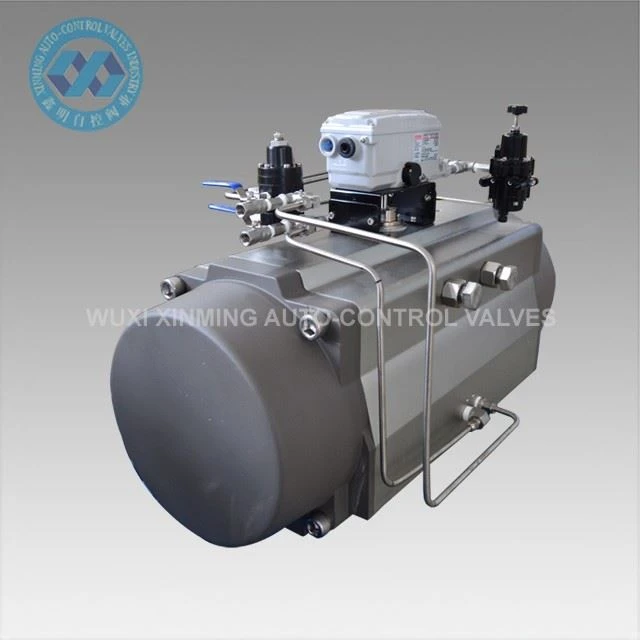

Рейковий пневматичний привід подвійної дії призначений для автоматизації четверт{0}}обертових кульових кранів і дискових клапанів у промислових трубопровідних системах. Він забезпечує надійне пневматичне керування для роботи клапана 0 градусів –90 градусів і сумісний зі стандартними монтажними інтерфейсами, такими як ISO 5211 і NAMUR VDI/VDE 3845.
Він широко використовується в системах промислової автоматизації, де потрібне стабільне та стандартизоване приведення в дію клапана.
Технічний параметр
| Назва продукту | Пневматичний поворотний привід |
| Торгова марка | XM і OEM також приймаються |
| Розмір приводу | 32мм-400мм |
| Поворотний кут | 0 градусів ~90 градусів |
| Діапазон робочих температур |
-20 градусів ~ +80 градусів (стандарт) -40 градусів ~+80 градусів (низька температура) -15 градусів ~150 градусів (висока температура) |
| Тиск подачі повітря | 0,2 ~ 0,8 МПа, 10 МПа макс |
| Верхнє підключення | VDI/VDE3845 NAMUR |
| Нижнє підключення | ISO 5211 і DIN 3337 |
| матеріал | Алюмінієвий сплав |
| Структура | зубчаста рейка, поршні з подвійною рейкою |
| Обробка поверхні корпусу приводу | твердо анодований |
| Колір торцевої кришки | чорний сірий, чорний, темно-синій, блакитний, червоний, помаранчевий, зелений тощо. |
| Атестація | CE, ATEX, SIL3, ISO9001:2016 |
ТАБЛИЦЯ ВИХІДНОГО КРУТНОГО МОМЕНТУ ПНЕВМАТИЧНОГО РОТОРНОГО ПРИВОДУ XM ДВОЇ ДІЇ
|
Модель |
Тиск повітря на вході (одиниця: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Вихідний момент тиску повітря (Нм) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
особливості
- Конструкція рейки та шестерні подвійної дії забезпечує стабільне керування відкриванням і закриванням-приводом повітря.
- 0 градусів –90 градусів чверть{2}}повороту для кульових кранів і поворотних клапанів.
- Поршнева структура з подвійною рейкою покращує баланс крутного моменту та зменшує механічне навантаження.
- Твердий анодований алюмінієвий корпус забезпечує стійкість до корозії в промислових умовах.
- Кріплення NAMUR VDI/VDE 3845 та ISO 5211 для прямого встановлення без адаптерів.
- Широкий діапазон температур для стандартних і важких умов роботи.
- Можливе налаштування OEM відповідно до вимог до крутного моменту, розміру та кольору.
- Сертифікат CE, ATEX, SIL3, ISO9001 для промислової автоматизації.
застосування
- Автоматика кульових кранів нафто- і газопроводів
- Регулювання дросельної заслінки на водоочисних спорудах
- Системи регулювання потоку хімічної обробки
- Системи керування парою та рідиною електростанції
- Лінії для виробництва продуктів харчування, напоїв і фармацевтичних препаратів
- Загальна автоматизація промислових процесів
Можливість постачання
Можливість постачання: 10000 одиниць на місяць Пневматичний поворотний привід
Упаковка та доставка
Деталі упаковки:
1). окрема коробка з пінопластовою упаковкою всередині
2). фанерний футляр для морських перевезень
3). Фанерний піддон для авіаперевезення
Порт відправлення: Шанхай, Нінбо тощо. Китай
Час виконання:
|
Кількість (одиниці) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Приблизно Час (дні) |
Товар в наявності |
7 |
20 |
Підлягає переговорам |
