Ознайомлення з продуктом
У промислових системах автоматизації клапанів багато користувачів часто стикаються з такими проблемами, як нестабільне керування клапаном, недостатня безпека обладнання, неможливість автоматичного скидання після припинення подачі газу та часте обслуговування. Особливо в нафтових, хімічних і трубопровідних системах переривання подачі газу може становити загрозу безпеці, якщо привод не повертається автоматично у вихідне положення. Пневматичний рейково-шестерневий поворотний привід односторонньої дії призначений для вирішення цих проблем, забезпечуючи ефективне автоматизоване керування, а також пропонуючи захист від автоматичного скидання у разі припинення подачі газу.
Пневматичний рейково-шестерневий поворотний привід односторонньої дії — це привід клапана, що приводиться в дію стисненим повітрям. Він перетворює лінійний рух на обертовий рух через структуру передачі зубчатої рейки, таким чином керуючи відкриттям і закриттям клапанів. Цей привід має конструкцію одно-дії (пружина-повернення), тобто після того, як тиск повітря рухатиметься в одному напрямку, внутрішня пружина автоматично повертає привід у початкове положення, якщо подача повітря припиняється, забезпечуючи таким чином функцію захисту безпеки.
Цей продукт широко використовується для керування клапанами з кутом ходу 90 градусів, такими як кульові крани, поворотні клапани та пробкові клапани, і підходить для нафтових, природних газів, хімічних систем, систем очищення води та промислової автоматизації.

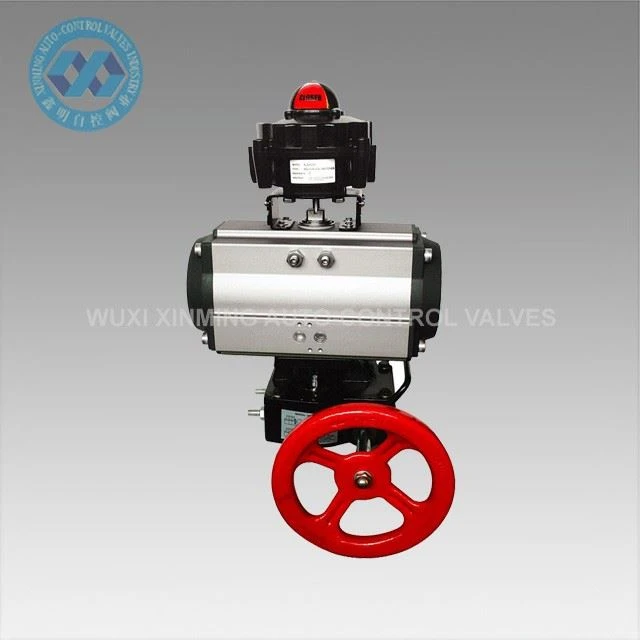

пневматичний рейковий поворотний привід односторонньої дії китайського заводу

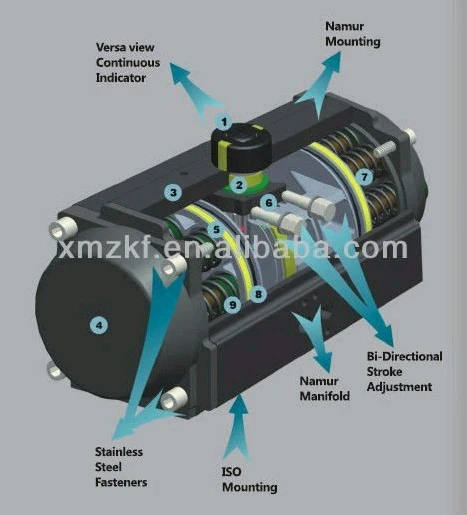

Конструкція пневмоприводу
1. Індикатор
Індикатор положення з NAMUR зручний для монтажу аксесуарів, таких як коробка кінцевих вимикачів, позиціонер тощо.
2. Шестерня
Шестерня є високо{0}}точною та інтегрованою, виготовленою з нікельованої-легованої сталі, повністю відповідає останнім стандартам ISO5211, DIN3337, NAMUR. Розміри можна налаштувати, а також доступна нержавіюча сталь.
3. Корпус приводу
Відповідно до різних вимог корпус із екструдованого алюмінієвого сплаву ASTM6005 можна обробити твердим анодованим, порошковим поліефірним фарбуванням (доступні різні кольори, наприклад синій, помаранчевий, жовтий тощо), PTFE або нікелевим покриттям.
4. Торцеві заглушки
Литий під тиском алюмінієвий порошок поліестер, пофарбований у різні кольори, PTFE або нікельований.
5. Поршні
Подвійні зубчасті поршні виготовлені з-литого під тиском алюмінію, обробленого твердим анодуванням, або виготовлені з литої сталі з гальванізацією. Симетричне монтажне положення, тривалий термін служби та швидка робота, зміна обертання простим перевертанням поршнів.
6. Коригування подорожі
Незалежні від буксирування болти регулювання зовнішнього обмежувача ходу можуть легко й точно регулювати ±5 градусів як у відкритому, так і в закритому напрямках.
7. Пружини високої продуктивності
Пружини з попередньо натягнутим покриттям виготовляються з високоякісного матеріалу для стійкості до корозії та довшого терміну служби, який можна безпечно та зручно денонсувати, щоб задовольнити різні вимоги до крутного моменту, змінюючи кількість пружин.
8. Підшипники та напрямні
Виготовлений із довговічного -компонентного матеріалу з низьким коефіцієнтом тертя, щоб уникнути прямого контакту між металами. Обслуговування та заміна легкі та зручні.
9. Ущільнювальні кільця
Ущільнювальні -кільця NBR забезпечують безперебійну-роботу в стандартних температурних діапазонах. Для застосування при високих і низьких температурах Вітон або силікон.
пневматичний поршень-приводу рейкової шестерні односторонньої дії
Наша Сила
WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD є професійним виробником пневматичних приводів і продуктів для автоматизації клапанів.
Завдяки сучасному виробничому обладнанню, суворій системі контролю якості та багатому досвіду в галузі наша продукція експортується в багато країн і регіонів Європи, Південно-Східної Азії, Близького Сходу та Південної Америки.
Ми запрошуємо глобальних оптовиків, дистриб’юторів і клієнтів-техніків співпрацювати з нами, щоб надати високо{0}}якісні приводи для систем промислової автоматизації.
