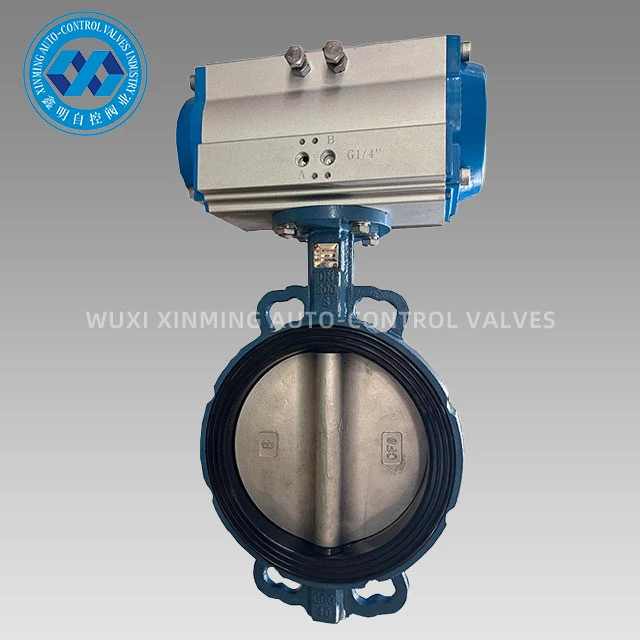

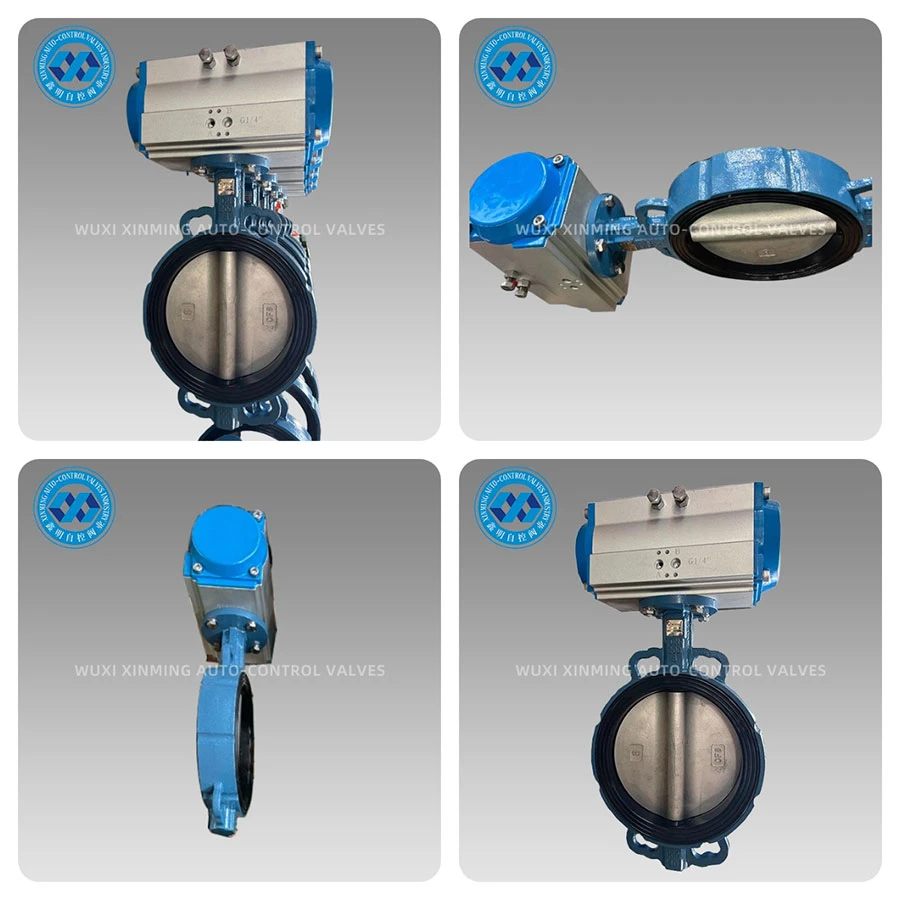

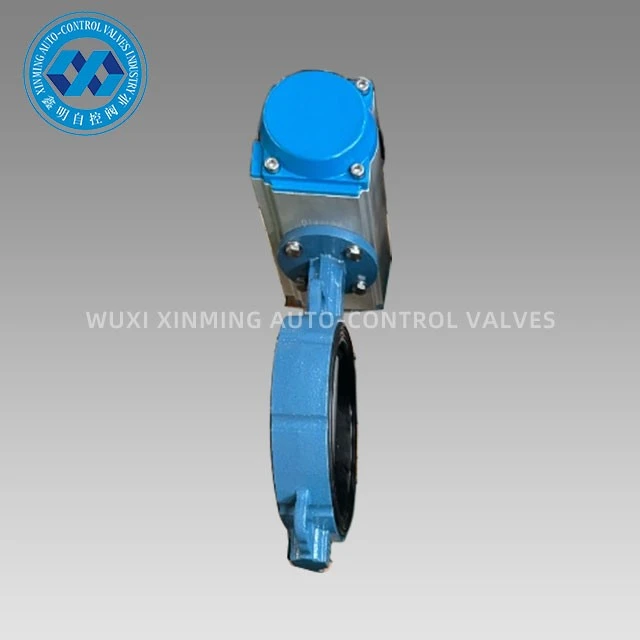

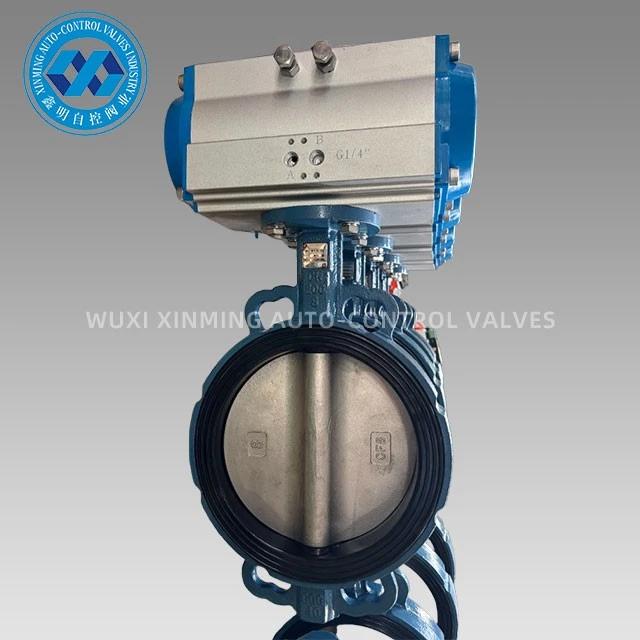

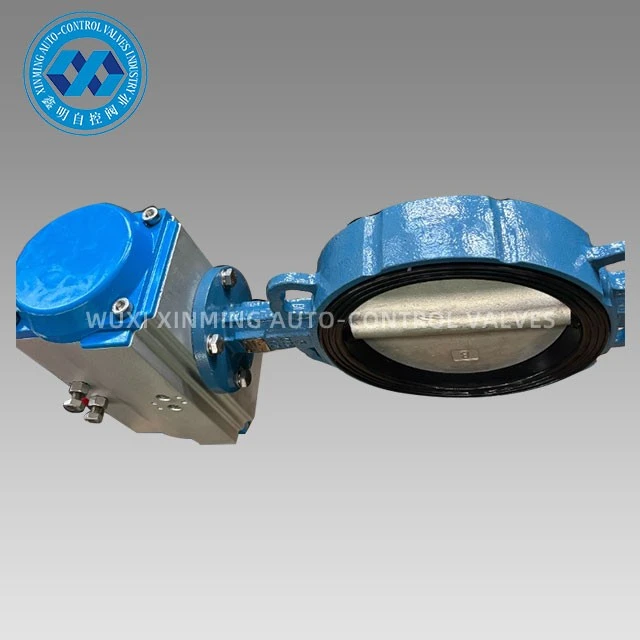

Поворотний клапан із пневматичним приводом-об’єднує високо{1}}ефективну центральну/подвійну ексцентричну поворотну заслінку з пневматичним приводом-рейкового або вилкового типу, що забезпечує швидке відкриття та закриття та точне регулювання від 0-90 градусів за допомогою чистого стисненого повітря. Корпус клапана має обтічний проточний канал у формі диска, що забезпечує надзвичайно низьке падіння тиску, коли він повністю відкритий, і ущільнення без бульбашок, коли він закритий. Спеціально розроблений для автоматизованих процесів, він відповідає суворим вимогам сучасної промисловості щодо швидкості, безпеки та енергоефективності.
Переваги продукту:
Швидке відкриття та закриття
Одинарної-дії Менше або дорівнює 0,5 с, подвійної-дії Менше або дорівнює 1 с, що зменшує гідроудар і відходи середовища.
Високий крутний момент
Конструкція вилки забезпечує до 15 000 Н·м, легко приводячи в рух пластини клапанів великого-діаметра DN1200.
Довговічне-ущільнення
Композитна гумова підкладка з EPDM/PTFE зберігає нульовий витік за ANSI Class VI навіть після 500 000 циклів.
Вогнестійкий і анти{0}}статичний
Відповідає API 607 & ISO 10497, підходить для горючих газів і запилених середовищ.
Модульне підключення
У приводі та корпусі клапана використовуються стандартні фланці ISO 5211; -заміна електричних/гідравлічних приводів на місці займає лише 10 хвилин.
Значна економія енергії
Споживання електроенергії-приводом із повітряним приводом становить лише 1/3 споживання електроенергії електричними приводами з такими самими характеристиками; скидання пружини доступне у разі несправності джерела повітря, що забезпечує безпечне положення.
Технічні характеристики:
Діаметр: DN40-DN1200 (1½"-48")
Тиск: PN6-PN100 / Клас 125-600
Температура: -40 градусів ~+200 градусів (низько-температурний тип -60 градусів , високотемпературний тип +450 градусів )
Корпус клапана: ковкий чавун, WCB, CF8, CF8M, дуплексна сталь, алюмінієва бронза
Пластина клапана: CF8, CF8M, нейлонове покриття, Hastelloy
Втулка: EPDM, NBR, PTFE, FKM, силіконова гума
Привід: подвійної-дії/пружинне повернення, захист IP66/IP67, додатковий вибухозахищений-Ex d IIB T6
З'єднання: пластина, наконечник, фланець, ANSI/JIS/DIN
Швидкість витоку: ANSI клас VI / нульовий рівень бульбашок
Контроль якості:
→ Подвійна перевірка матеріалу: спектральний аналіз і випробування при низькій-температурі
→ Одноразова-обробка на п’яти-осьовому обробному центрі, округлість Менше або дорівнює 0,02 мм
→ 100% 1,5x PN тест на міцність корпусу + 1.1x низький-випробування на герметичність під тиском
→ Калібрування ходу приводу за допомогою лазерного трекера, звіт про лінійність архівується протягом 5 років
→ Аудити API 6D, CE, ISO 9001 третьої сторони, оригінальні звіти надаються разом із відправленням
Упаковка та доставка:
Упаковка та транспортування: корпус клапана та привід обгорнуті антикорозійною плівкою VCI, а зовнішня коробка виготовлена з п’яти шарів армованого гофрованого картону; закріплений дерев’яними піддонами та пластиковими сталевими стрічками, придатний для морського транспортування при температурі від -50 градусів до +70 градусів. Транспортна позначка містить номер проекту та QR-код; відскануйте код, щоб завантажити гарантійний талон і тестове відео.
Після{0}}продажне обслуговування:
• Гарантійний термін 18 місяців, безкоштовна заміна виробничого браку.
• Цілодобова реакція всередині країни, прибуття на місце протягом 72 годин; 48-годинна відеодіагностика за кордоном, доставка запчастин напряму через DHL.
• Запис життєвого циклу: список вразливих частин, відео з обслуговування, онлайн-навчання.
• Забезпечує щорічні перевірки та калібрування продуктивності для забезпечення стабільної роботи клапанів протягом 10+ років.
Наша сильна сторона: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., заснована в 1998 році, займає площу 38 000㎡ і має річну виробничу потужність 120 000 комплектів пневматичних приводів-поворотних клапанів і відповідних приводів. Завдяки обробним центрам від DMG Німеччина та MAZAK Японія, а також лабораторії рідин API 6D наша команда досліджень і розробок складається з 26 осіб і має 42 патенти. Наша продукція експортується в 56 країн, забезпечуючи рішення для клапанів для глобальних проектів, таких як Shell, BASF і Sinopec. Обирайте XINMING, вибирайте надійність та ефективність!
