Ознайомлення з продуктом
У системах автоматизації промислових клапанів привід є компонентом, який визначає, чи може клапан надійно працювати протягом тривалих циклів. У багатьох реальних установках, які ми бачили, проблеми з клапаном викликані не самим клапаном, а неправильним вибором приводу-недостатнім крутним моментом, нестабільним перемиканням або поганою реакцією під час безперервної роботи.

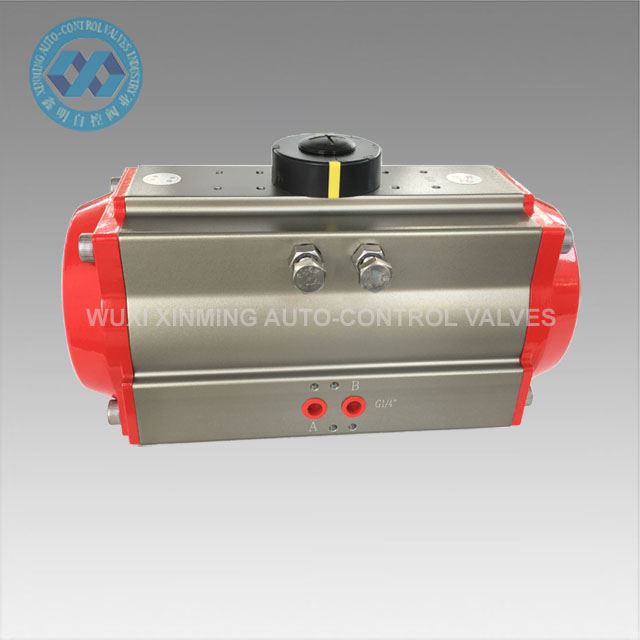

Привід пневматичного клапана XM розроблено для автоматизації клапанів на чверть-оберта, включаючи кульові та поворотні клапани. Він перетворює стиснене повітря в обертальний рух за допомогою рейкового механізму, що забезпечує швидку та стабільну роботу клапана в системах промислових процесів.
Він широко використовується в обробці води, хімічній обробці, системах HVAC і загальної промислової автоматизації, де потрібне надійне керування вимикаючим клапаном.
особливості
- Конструкція рейки та шестерні для стабільного обертального руху
- Швидкий пневматичний відгук для автоматизованого керування клапаном
- Доступні типи подвійної дії та з пружинним поверненням
- Кріплення ISO 5211 для легкої установки клапана
- Компактний корпус з алюмінієвого сплаву для промислового використання
- Підходить для безперервних циклічних операцій
- Сумісний з електромагнітними клапанами та коробками кінцевих вимикачів
Технічні характеристики
Тип продукту: пневматичний привід клапана
Конструкція: рейкова шестерня
Тип операції: пружинне повернення
Кут повороту: стандартний 90 градусів
Робоче середовище: чисте сухе стиснене повітря
Матеріал корпусу: алюмінієвий сплав
Стандарт кріплення: ISO 5211
Робочий тиск: 2,5 – 8 бар
Діапазон температур: доступні варіанти стандартної/високої температури
Система управління: сумісна з пневматичною автоматизацією
Монтаж пневматичних приводів
Розумна установка полягає в тому, щоб забезпечити співвісність осі пневматичного приводу та штока клапана. Перед зборкою приводу та клапана необхідно виміряти клапан і не перевищувати необхідний крутний момент. Після складання пневматичний привід і клапан перевіряються, і на клапан подається номінальний тиск. Тиск джерела повітря в приводі становить 0,4 мпа або відповідно до вимог користувача. Відкривання та закривання клапана має бути гнучким, і не повинно бути застрягання, повзання та інших явищ, і виконуйте багаторазові спроби.
Пневмоприводи, оснащені електромагнітними клапанами, під час налагодження повинні бути оснащені ручними пристроями. Увімкніть червону кнопку на електромагнітному клапані та пройдіть електричне введення в експлуатацію. При використанні механізму ручного керування слід відключити джерело газу або рідини, а потім налагодити пневматичний механізм. Пневматичні приводи повинні підтримувати джерело повітря сухим і чистим, а приводи слід регулярно обслуговувати та обслуговувати, а повітряний фільтр слід регулярно зливати та зливати, щоб уникнути потрапляння в електромагнітний клапан або пневматичний привід і впливати на нормальну роботу.
Додатки
- Системи автоматизації кульових кранів
- Системи керування дросельною заслінкою
- Водоочисні споруди
- Трубопровідні системи ОВК
- Хімічні технологічні лінії
- Промислові інженерні трубопроводи
- Автоматизовані виробничі системи
OEM і налаштування
- XM надає гнучкі OEM-рішення для різних вимог проекту:
- Конфігурація подвійної дії або пружинного повернення
- Регулювання крутного моменту для різних розмірів клапанів
- Спеціальні монтажні інтерфейси, якщо потрібні
- Інтеграція електромагнітного клапана та зворотного зв’язку за положенням
- Підтримка брендування та упаковки OEM
